PV -kombineringsboks 1 ud af 1 ud DC500V

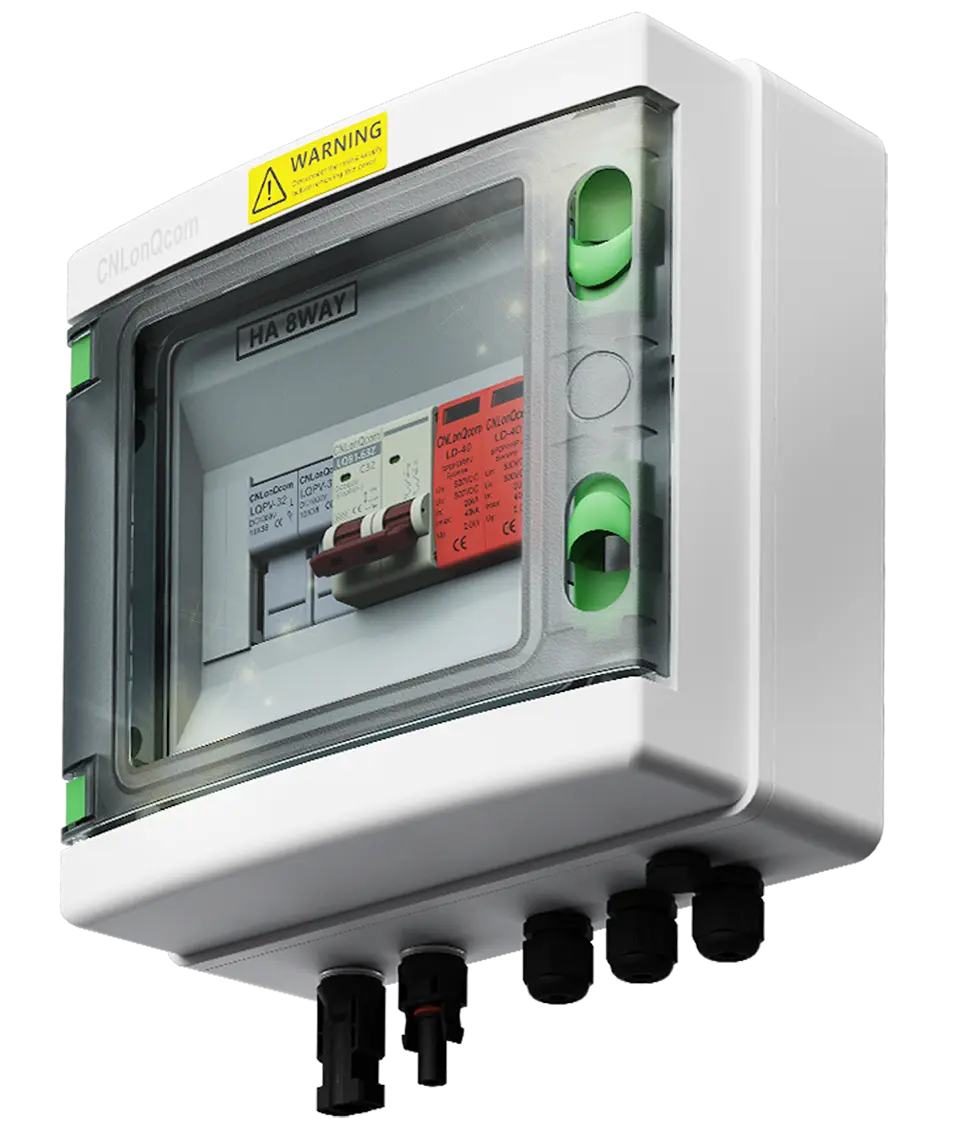

CNLONQCOM IP65 PV Combiner Box 1 i 1 ud DC500V/600V/800V med strømafbryder og bølge lynbeskyttelse og smelter til udendørs solcellepanel DC -systemer, RV, huse, både
● Bedømt spænding: DC500V600V/800V
● Nominel strøm: 6/10/16/20/25/32/40/50/63A
● Streng: 1in 1out
● Maksimal indgangsstrøm pr. Streng: 6/10/15/20/25/30A
● Maksimal udgangsstrøm pr. Streng: 6/10/16/20/25/32/40/50/63/80/10/125A
● Stik: MC-4 eller PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Boligmateriale: PC+ABS
● Certifikat: CE, IP65, ROHS, ISO9001

Model:LQX 1/1B.8H DC500V/600V/800V

Send forespørgsel

Produkt beskrivelse

Tekniske data
Model	LQX 1/1B.8H DC500V/600V/800V
Type	MCB og SPD og sikring
Snor	1 ud af 1 ud
Bedømt spænding UE (V)	DC500/600/800
Maksimal indgangsstrøm pr. Streng (a)	6/10/15/20/25/30 Valgfrit
Maksimal udgangsstrøm pr. Streng (a)	10/16/20/25/32/40/50/63/80/100/125 Valgfrit
Kvalitetscertifikat	Ce 、 ISO9001 、 RoHS 、 IP65 、 TUV
standard	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniature Circuit Breaker (MCB)		Surge Protector (SPD)
Ramme grad bedømt strøm (a)	63/125	I (8/20) USA (KA)	20
Bedømt strøm i (a)	10/16/20/25/32/40/50/63/80/100/125 Valgfrit	IMAX (8/20) US (KA)	40
Bedømt spænding UE (V)	DC500/600/800	Bedømt spænding UE (V)	DC500/600/800
Bedømt isoleringsspændings UI (V)	DC1000	Spændingsbeskyttelsesniveau (KV)	2,0/2.5
Impuls modstå spænding UIMP (KV)	4	Poler	2p
Breaking Capacity ICU (KA)	6	Boligmateriale	Pa
Runbreaking Capacity LCS (LCU)	75%	Chiptykkelse (mm)	6
Kurvetype	C	SIKRING
Poler	2	Bedømt strøm i (a)	6/10/15/20/25/30 Valgfrit
Ledningstilstand	Ingen polaritet, top ind og bund ud eller bund i og top ud	Bedømt spænding UE (V)	DC1000
Boligmateriale	Pa	Poler	2p
Dirigentmateriale	Kobber	Sikringsstørrelse (mm)	10*38
Mekanisk liv (Maxtimes)	20000	Boligmateriale	Pa
Elektrisk liv (Maxtimes)	6000	Miljø
Forinstalleret PV-kabel		Driftstemperatur	-25 ℃ til +60 ℃
Kabelliameter	6,1 mm	Fugtighed	≤95%
Maksimal spænding (V)	1500	Højde	2000m
Maksimal strøm (a)	55	Installation	Vægmontering
Huse
Materiale	PC+ABS
Beskyttelsesniveau	IP65
Effektbeskyttelsesniveau	IK10
Input- eller outputstik	PG- eller MC-4-stik

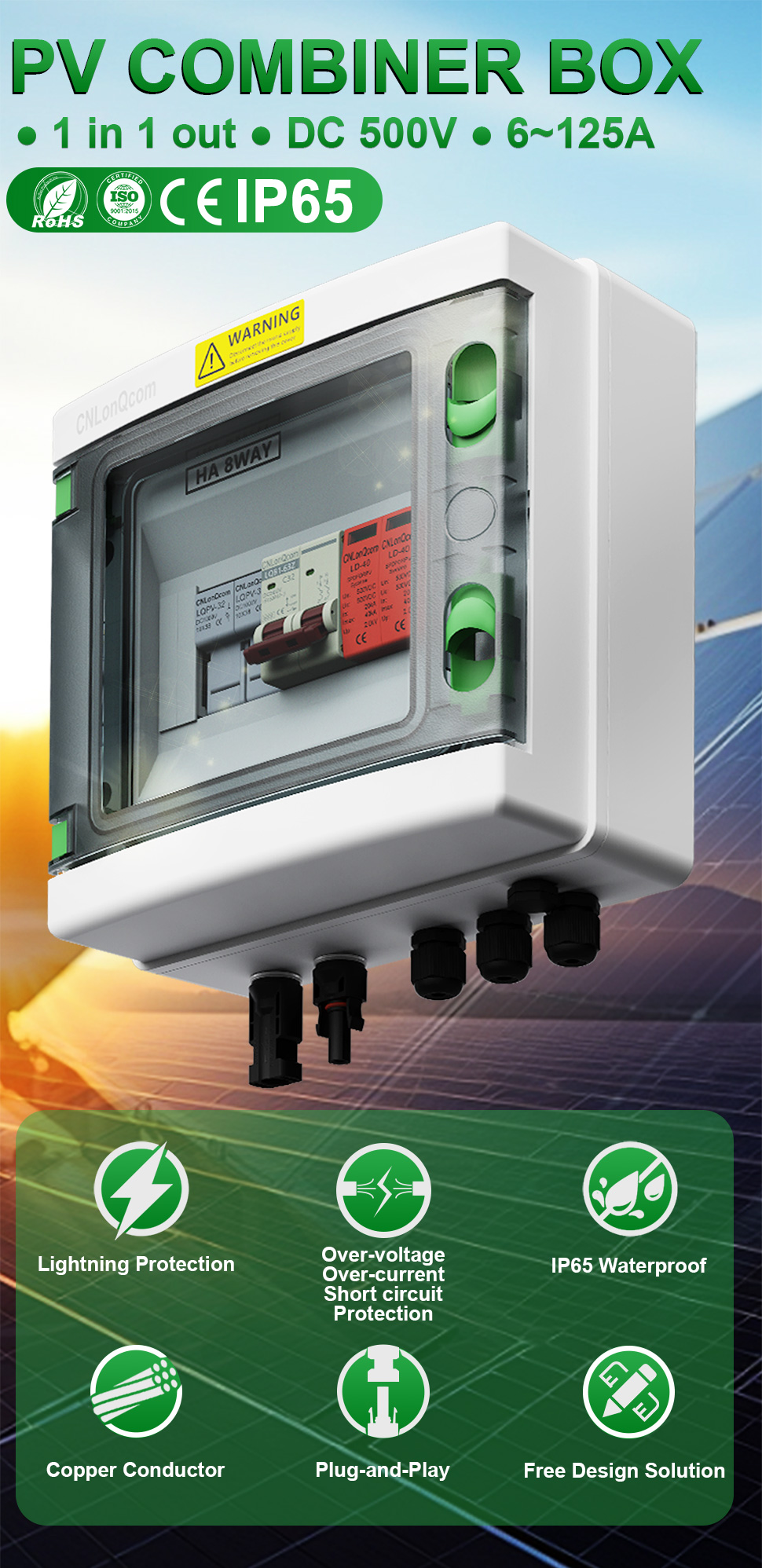

PV -kombineringsboks

● 1 ud af 1 ud ● DC 500V/600V/800V ● 6 ~ 125A

IP65

Lynbeskyttelse
Overspænding
Overstrøm
Kortslutning
Beskyttelse
IP65 vandtæt
Kobberleder
Plug-and-play
Gratis designløsning

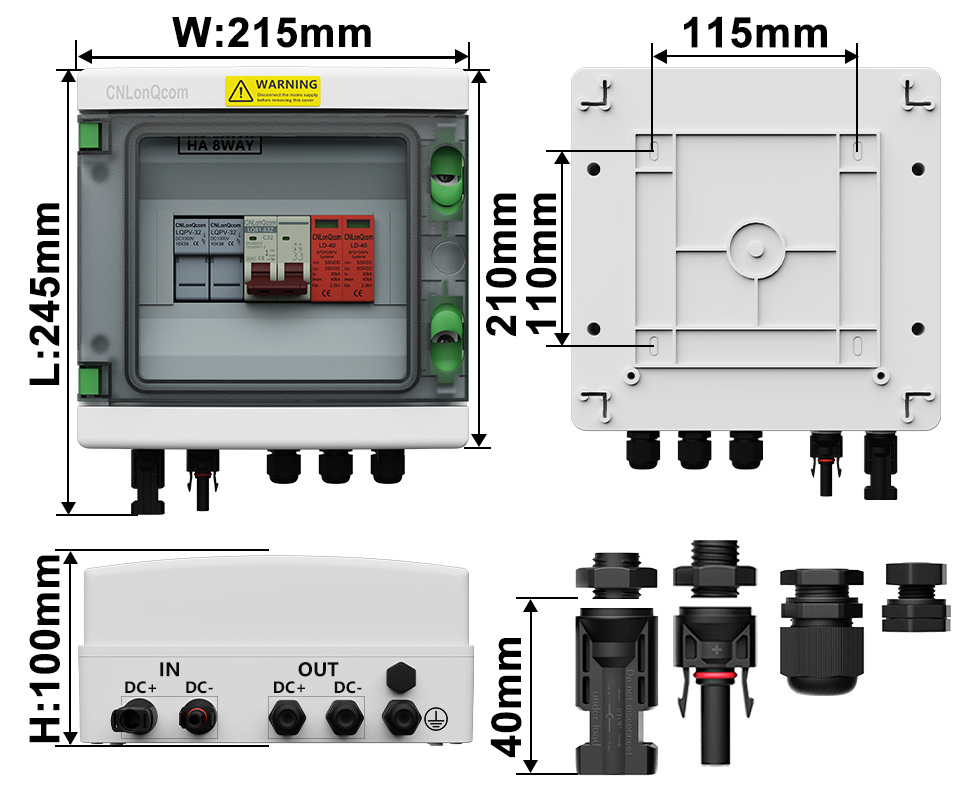

STØRRELSE

LWH: 245215100 (mm)

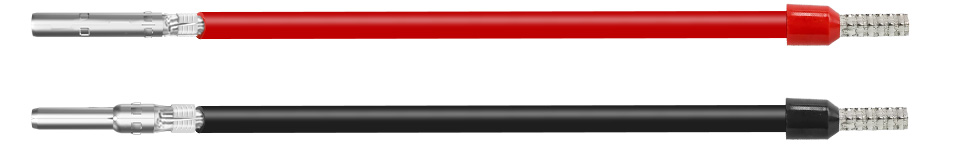

Mekanisk opgraderet krympningsproces for ro i sindet

Tip:
①installation af MC-4-stik har forudinstallerede kabler, PG -stik har ingen
② Forbundet kabel som standard i henhold til den nominelle strømdiameter af 4 ~ 20 mm²Ændring eller i henhold til kundens krav

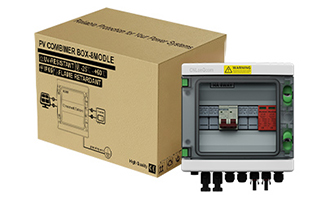

Fast emballage

Garanti til udskiftning af beskadigede varer

1Produkt i indre kasse

3 lag med fortykket kraftpapir

2Outter Box

5-lags korrugeret ekstra hårdt

3Levering

Hurtig forsendelse

Model	Strenge	Indre kasse (PCS/cm)	Outter Box (CM)	Antal (PCS)	G.W. (kgs)
LONQ-40.2-1	2in 1out	1/2610,812	57,527,549,5	20	21

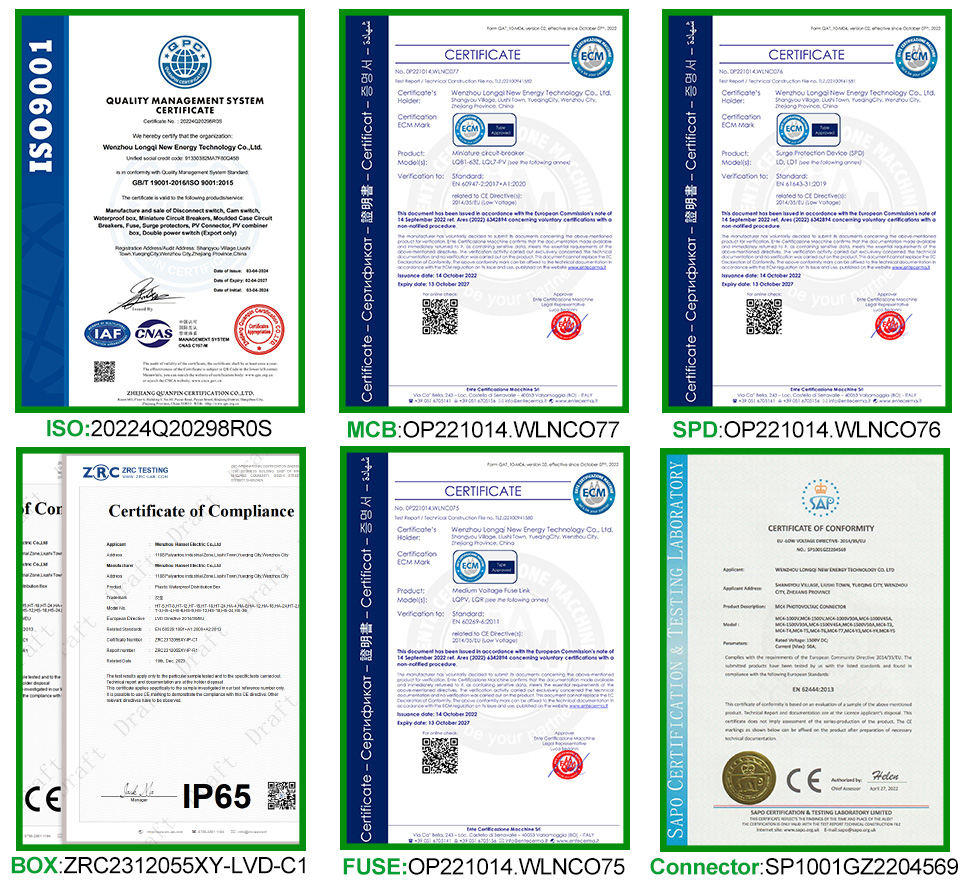

Fuldt certificeret

Brandede kildeproducenter med høj kvalitet og lav pris

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
BOKS:ZRC2312055XY-LVD-C1
SIKRING:OP221014.WLNCO75
Stik:SP1001GZ2204569

Tip: Kontakt os for flere certifikater

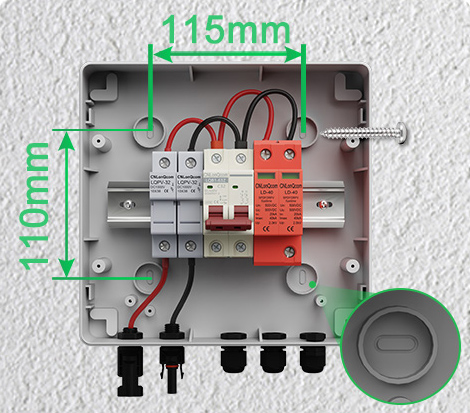

Installer ation og ledninger

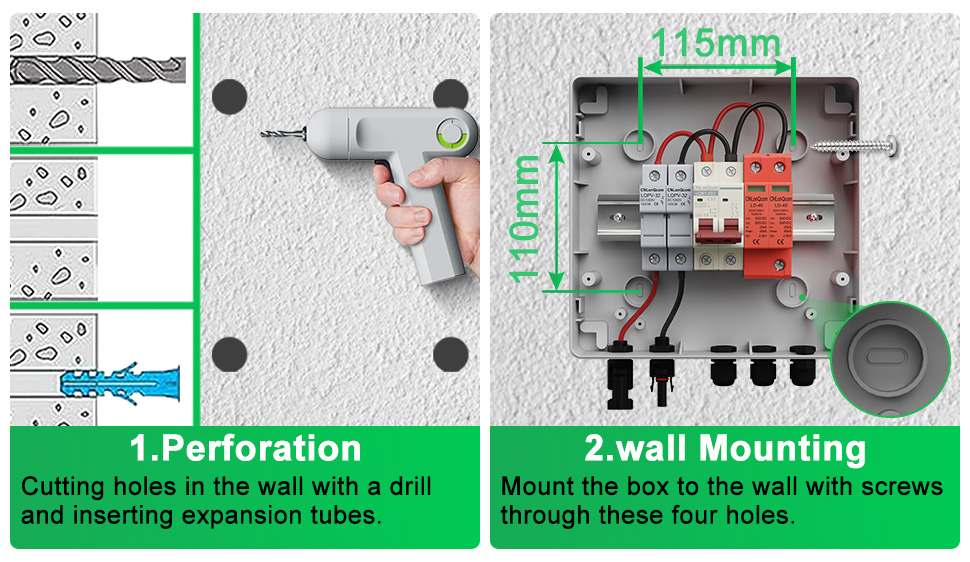

Installation

1.Perforation

Skære huller i væggen med en bor og indsættelse af ekspansionsrør.
2. Væg montering

Monter kassen på væggen med skruer gennem disse fire huller.

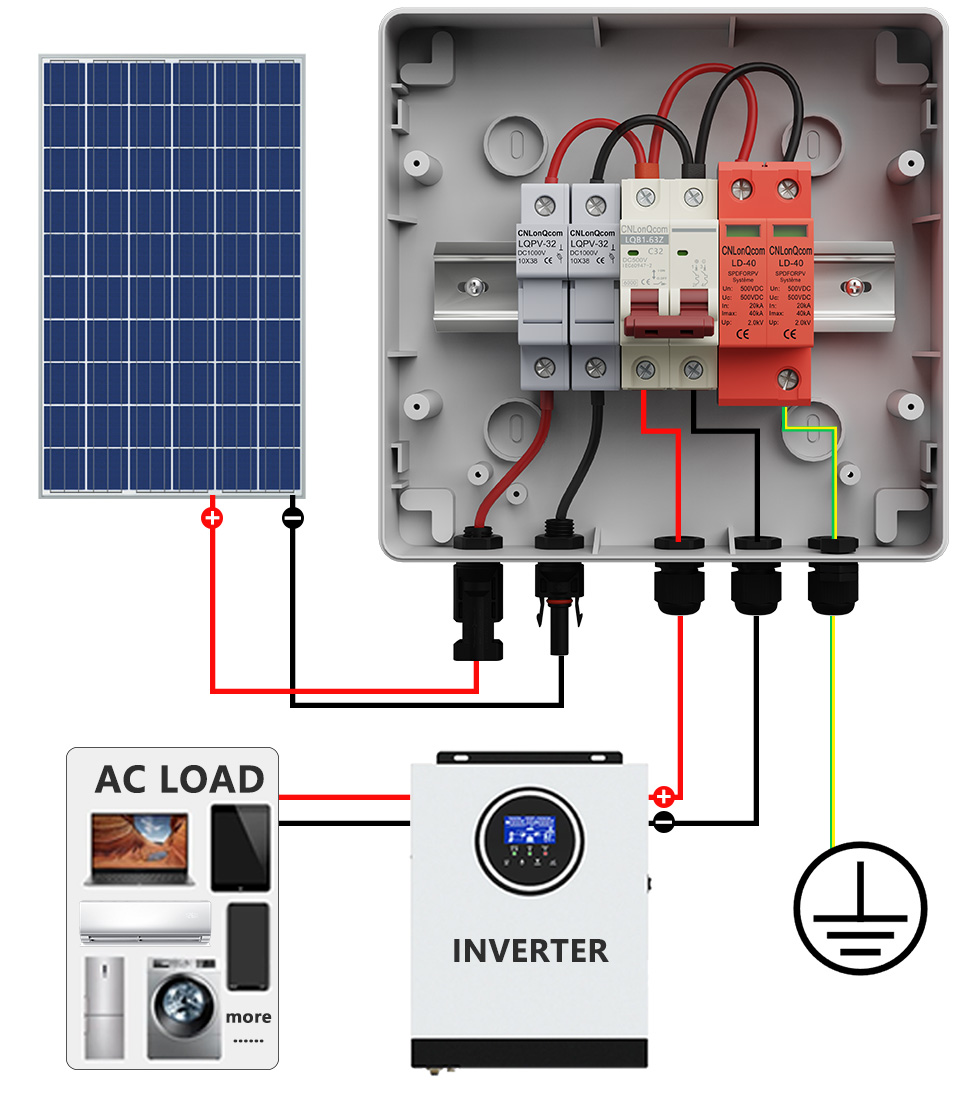

1 ud af 1 ud ledninger

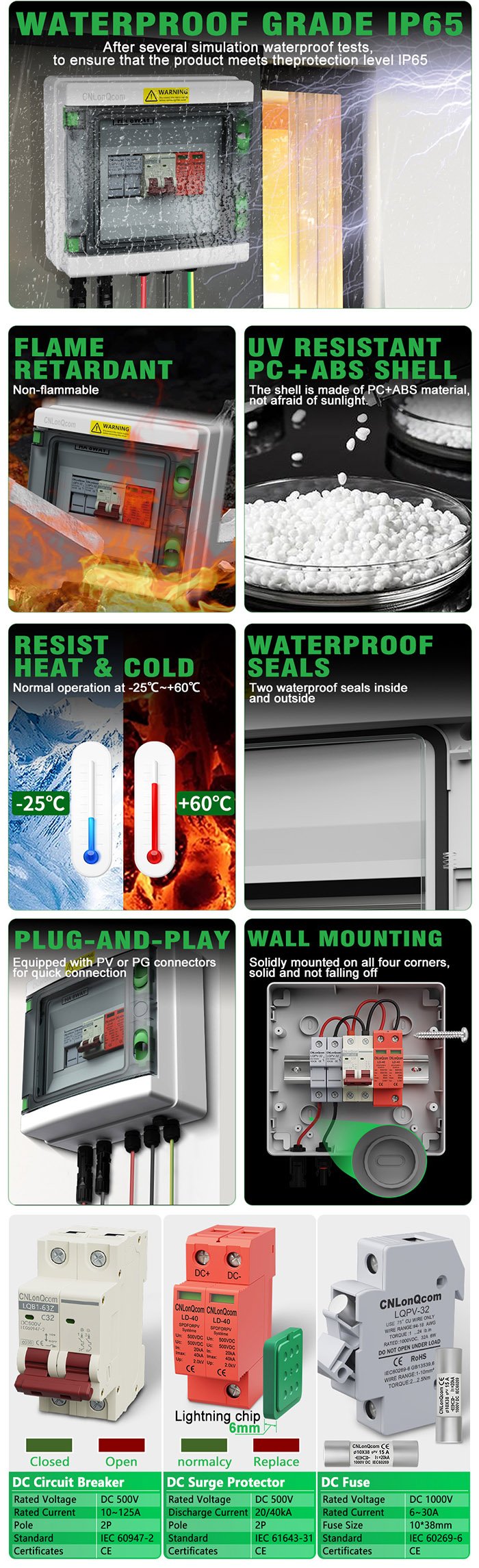

Produktoplysninger

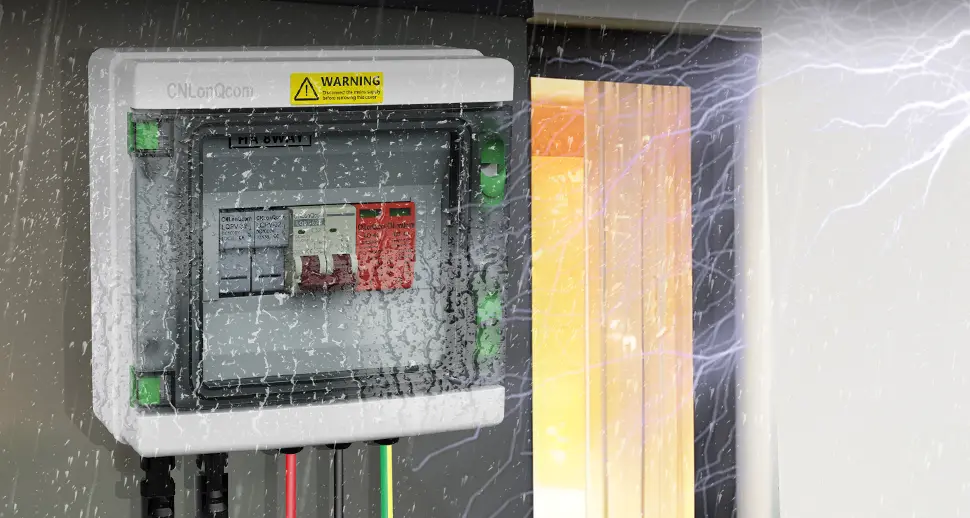

Vandtæt klasse IP65

Efter adskillige simulering vandtætte tests,
For at sikre, at produktet opfylder beskyttelsesniveauet IP65

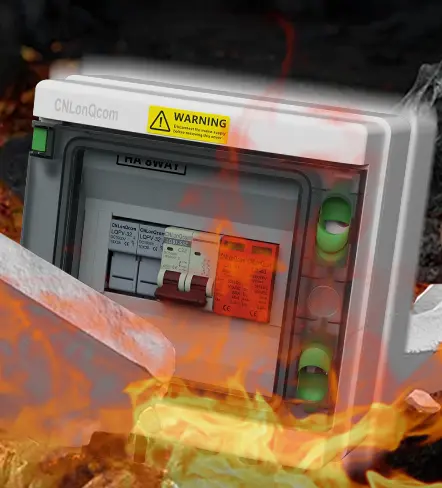

FLAMME
Retardant

Ikke-brandfarlig
UV -resistent
PC+ABS -shell

Skallen er lavet af pc+abs -materiale,
Ikke bange for sollys.
MODSTÅ
Varme og kold

Normal drift ved -25 ° C ~+60 ° C
Vandtæt
Sæler

To vandtætte sæler indeni
og udenfor
Plug-and-play

Udstyret med PV- eller PG -stik
til hurtig forbindelse

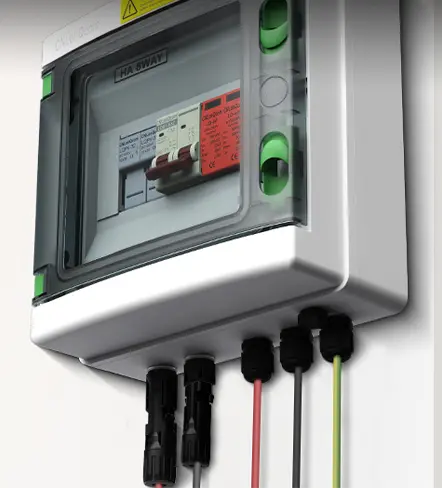

Vægmontering

Solidt monteret på alle fire hjørner,
solid og ikke falder af

DC Circuit Breaker

Bedømt spænding	DC 500V
Bedømt strøm	10 ~ 125a
Pol	2p
Standard	IEC 60947-2
Certifikater	Ce

DC Surge Protector

Bedømt spænding	DC 500V
Udledningsstrøm	20 / 40ka
Pol	2p
Standard	IEC 61643-31
Certifikater	Ce

DC sikring

Bedømt spænding	DC 1000V
Bedømt strøm	6-30a
Sikringsstørrelse	10*38mm
Standard	IEC 60269-6
Certifikater	Ce

Application Scenairi10

CNLONQCOMs HA -serie Plastik PV Combiner Box 1 i 1 Out DC500V har en PC+ABS -vandtæt sag med forseglet konstruktion,Overbelastningsbeskyttelse, kortslutningsbeskyttelse, overspændingsbeskyttelse, støv, fugt og lynbeskyttelse.

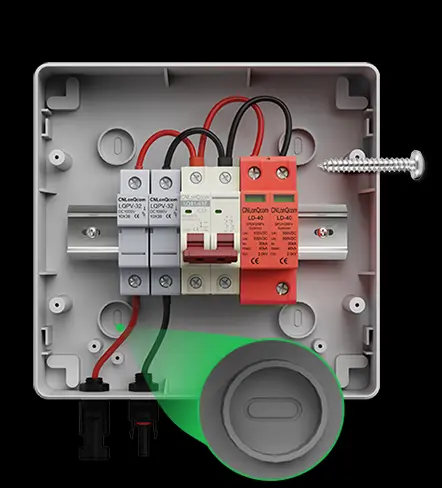

De interne komponenter i HA -serien plastik PV -kombineringsboks 1 i 1 ud DC500V/600V/800V er2P MCB, 2P SPD og 2P sikring, som er lavet af Pa Shell.

SPD -moduler og smelte kerner kan hurtigt udskiftes uden at fjerne dækslet, når den er beskadiget.

CNLONQCOMs HA-serie Plastik PV Combiner Box 1 i 1 ud DC500V/600V/800V bruges hovedsageligt til beskyttelse af PV-systemer og bruges ofte i off-gitter- eller gitter-tilsluttede systemer. SåsomPV -paneler, RV, båd, udendørs PV, husstand osv..

PV -kombineringsboks 1 ud af 1 ud DC500V/600V/800Vbeskytter effektivt invertere og solcellepaneler mod skader og sender fra ild.
