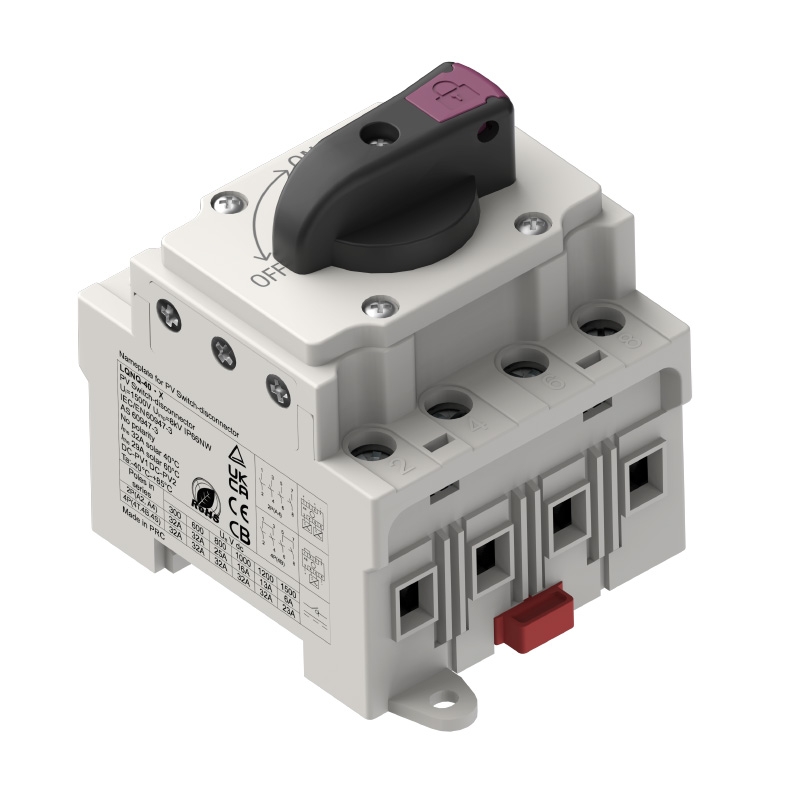

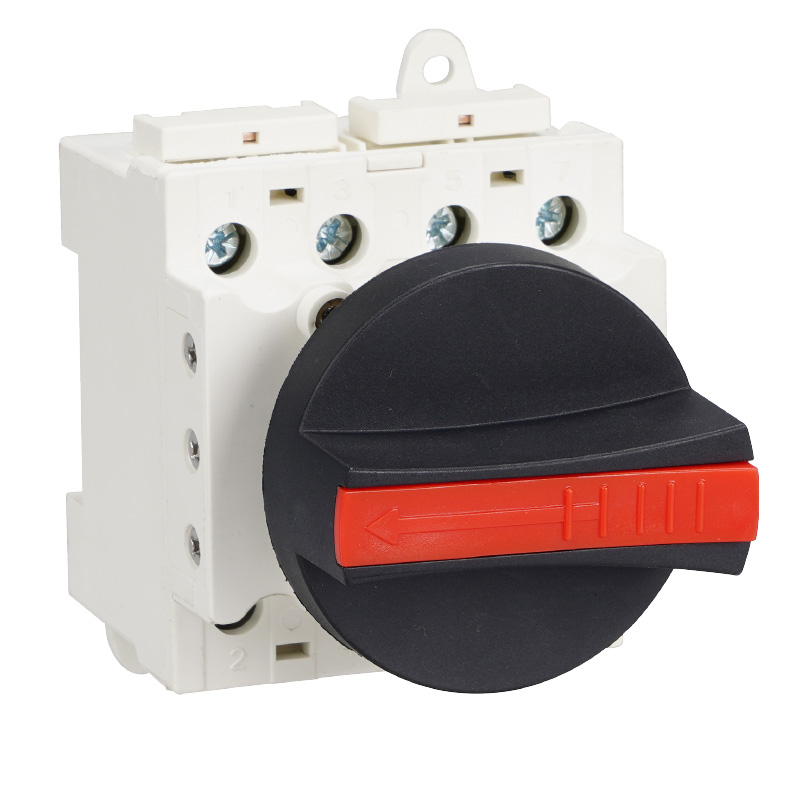

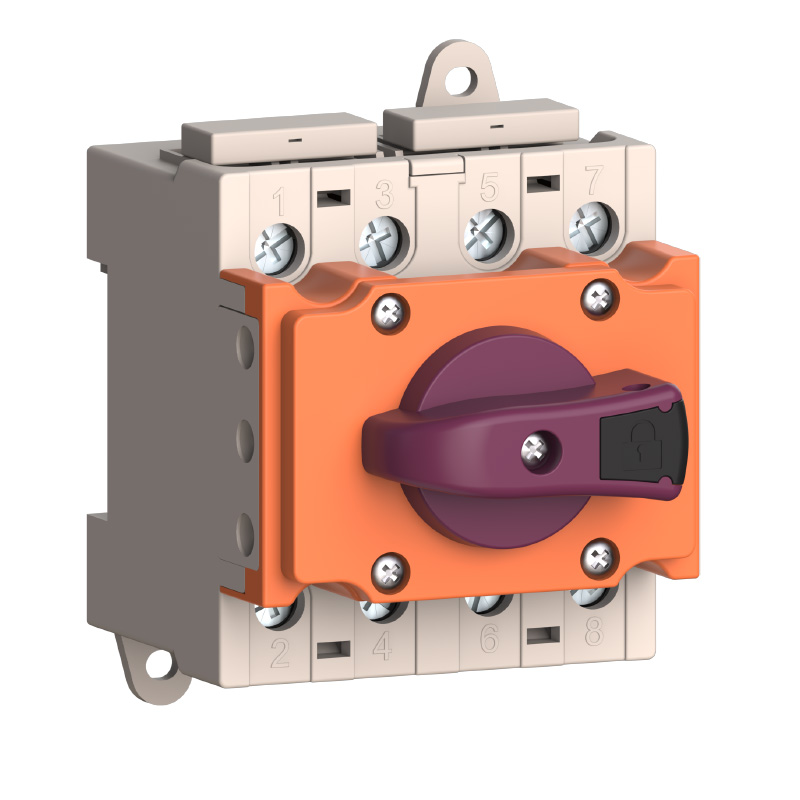

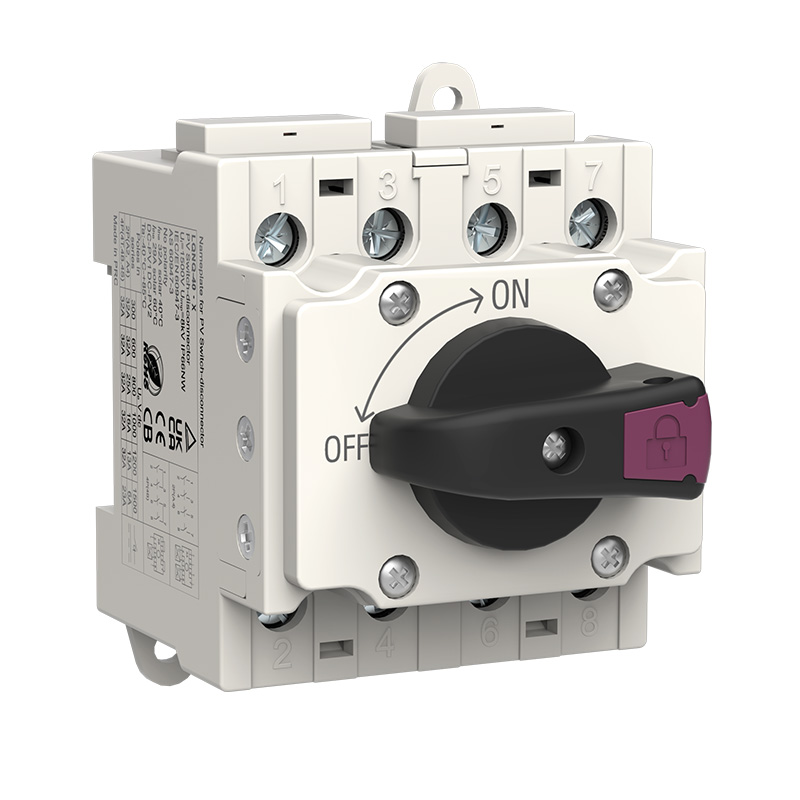

Frakobl switch -strømfordelingsmodulet 2p/4p

Tekniske data
Model	LONQ-40.X LONQ-40.I LONQ-40.F
Type	PV DC Frakobl Isolator Switch
Snor	2 ud af 2 ud eller 2 ud af 1 ud eller 1 ud af 1 ud eller 1 ud af 2 ud
Bedømt strøm i (a)	32	32	32	32	32	23
Bedømt arbejdsspænding UE (V)	300	600	800	1000	1200	1500
Bedømt isoleringsspændings UI (V)	1500v
Pol	4p
Bedømt impuls modstå spænding UIMP (KV)	8
Kort tid modstå den aktuelle ICW (KA)	1
Ledningsmetode	Ikke-polariseret
Standard	IEC/EN60947-3 GB/T 14048.3
Insolation -funktion	Ja
Flammehæmmende kvalitet	UL94V-0
Boligmateriale	Pa
Dirigentmateriale	Sølvbelagt kobber
Kvalitetscertifikat	Tuv 、 ce 、 cb 、 ukca 、 az 、 ccc 、 ISO9001 、 rohs
Mekanisk liv (tider)	20000
Elektrisk liv (tider)	6000
Drejepositioner	Fra 9 timer på 12 timer
Driftstemperatur	-40 ℃ til +85 ℃
Fugtighed	≤95%
Højde	2000m
Installation	35 mm din jernbane
Emballageoplysninger	1 stk pr. Indre kasse, 50stk pr. Karton
Kontakt ledningsdiagram
Tilslut metodekode	Kredsløbstype		Vindende diagram		Indlæs diagarm
2p (A2)	2 poler i serie for en streng, 1 belastning
2P (A4)	2 poler i serie for en streng, i alt 2 belastninger
4P (4T)	4 poler i serie, for en streng
4p (4b)	4 poler i serie, for en streng
4P (4S)	4 poler i serie, for en streng

PV -afbrydelse
Indbygget switch

DC1200V 32a 2in 2out

LSolation Circuit

Overspændingsbeskyttelse

Kortslutningsbeskyttelse

Materiale: Pa

IP66Holdbar

UV -modstand

Flammehæmmende

Ikke-polariseret

-40 ℃ ~ +85 ℃

STØRRELSE

L*W*H: 71,5*65,7*105 (mm)

LONQ-40.X

LONQ-40.I

LONQ-40.F

Fast emballage

Garanti til udskiftning af beskadigede varer

1Produkt i indre kasse

3 lag med fortykket kraftpapir

2Outter Box

5-lags korrugeret ekstra hårdt

3Levering

Hurtig forsendelse

Model	Poler	Indre kasse (PCS/cm)	Outter Box (CM)	Antal (PCS)	G.W. (kgs)
LONQ-40.2-2-	4p	1/26*10,8*12	57,5*27,5*49,5	20	21

Fuldt certificeret

Brandede kildeproducenter med høj kvalitet og lav pris

Bemærk: Kontakt os for flere certifikater

Installation og ledninger

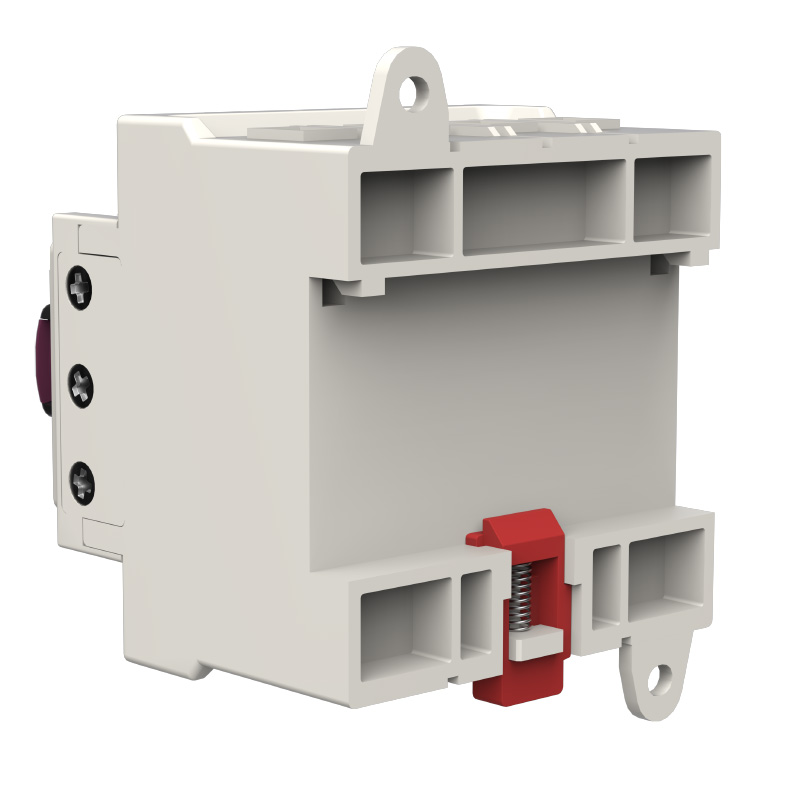

Installation og demontering

Fra jernbane

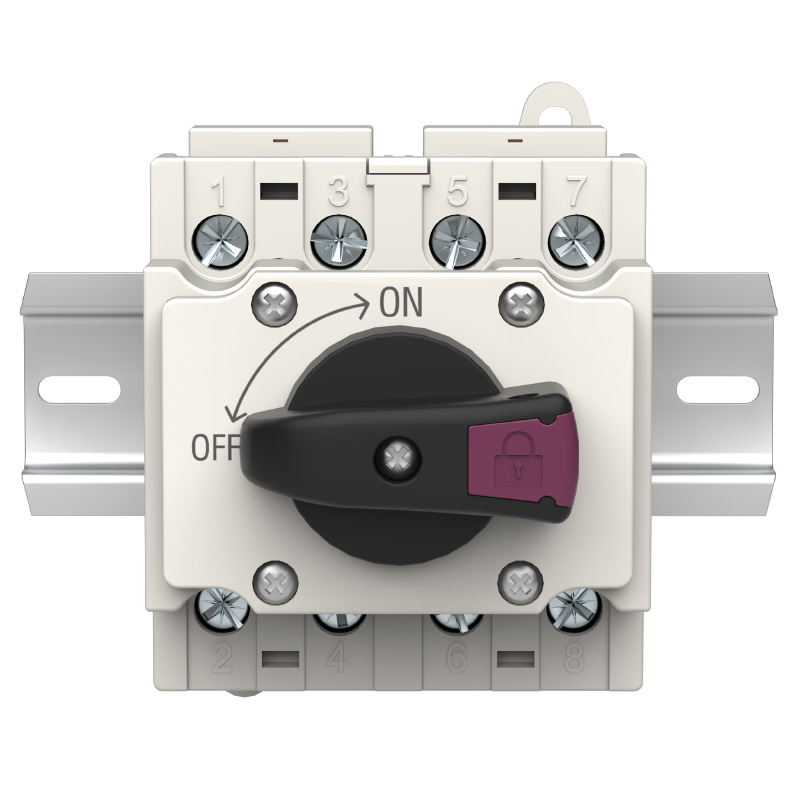

Installer 35 mm DIN -jernbanen vandret i et stabilt miljø.

Installation

①.Hang Disconnect Switch Slot på din jernbane
②.push den nedre ende af afbrydelseskontakten i DIN -jernbanen

Demontering

①.push skiftet opad
②. Drej den øverste ende af heksen ud af din jernbane

Tilslut ledningen

1 ud af 1 ud

1 ud af 1 ud

1 ud af 1 ud

2 ud af 2 ud

Tip:
Ikke-polariseret ledningsdesign, en række ledningsmetoder, Flere forbindelsesmetoder kan kontakte os!

Produktoplysninger

Flammehæmmende

Meget tilpasningsdygtig

Konsekvensmodstand

Hurtig bue slukning,
isoleringsspænding op til 1500V

Korrosion-
resistente skruer

Passerer saltspray
Test i 48 timer
uden korrosion

Tykt kobber med
Sølvbelagte kontakter

Bedre ledningsevne
og stabilitet

Magneter

Hurtig bue
slukning

PA Housing

Holdbar,
UL 94V-0
flammehæmmende

Applikationsscenarie

Produktfamilie

(Bemærk: Hul krævet)

Modelleret:

LQNQ-40

Snor:

1 streng

Se mere

Modelleret:

LQNQ-40.1PV

Snor:

1 streng

Se mere

Modelleret:

LQNQ-40.2PV

Snor:

2 streng

Se mere

(Bemærk: Kabelføring kræves)

Modelleret:

LQNQ-40.M12

Snor:

1 streng

Se mere

(Bemærk: Kabelføring kræves)

Modelleret:

LQNQ-40.M20

Snor:

1 eller 2 streng

Se mere

(BEMÆRK: Indbygget switch)

Modelleret:

LQNQ-40.2-2

Snor:

2 streng

Se mere

(BEMÆRK: Indbygget switch)

Modelleret:

LQNQ-40.X

Snor:

1 eller 2 streng

Se mere

Modelleret:

LQNQ-40.I

Snor:

1 eller 2 streng

Se mere

(Bemærk: PV -tilbehør)

Modelleret:

PV -stik

Bedømt strøm:

6A ~ 60A

Se mere

Globalt layout af CNLONQCOM

Velkommen til at blive vores agent

Vi giver vores agenter:

1. mere gunstig pris
2. udstilling/salgskanaler
3. Område Prisbeskyttelse
4. OEM/ODM -support
5. Teknisk og tilbehør support
6. Årlig salgsmål Rabat

● CNLONQCOM er en producent, der specialiserer sig i produktion af afbrydelseskontaktmodulet 2p/4p, designet til bolig- eller kommercielle fotovoltaiske systemer, der spænder fra 1 kW til 20 kW. Disse kontakter er beregnet til installation mellem solcellepaneler og ladekontrollere, solcellepaneler og invertere eller mellem solcellepaneler selv.

● Med præ-kablede PV-switch-disconnectors med solstik, giver vores produkter mulighed for hurtigere og sikrere installationer. Med evnen til at afbryde belastningen op til 8 gange den nominelle strøm, er de et ideelt valg til enhver lejlighed, der kræver elektrisk isolering, såsom reparation, vedligeholdelse, inspektion og installation.

● Derudover er vores afbrydelseskontaktdistributionsmodul 2p/4p lavet af PA-hus med UL94V-0 flammehæmmende rating, UV-resistent, og lederen er lavet af tykt kobber med sølvbelægning til produktion af lav varme.

● Kompatibiliteten af ​​vores PV-switch-disconnectors med solstik gør det velegnet til solenergisystemer i RVS, skibe og solsystemer til grid/grid, specielt designet til hjemmesolsystemer og kommercielle solsystemer. Det tilbyder omfattende beskyttelse med en uafhængig og lukket isolatorafbryder og en hængelås, der sikrer den REM
