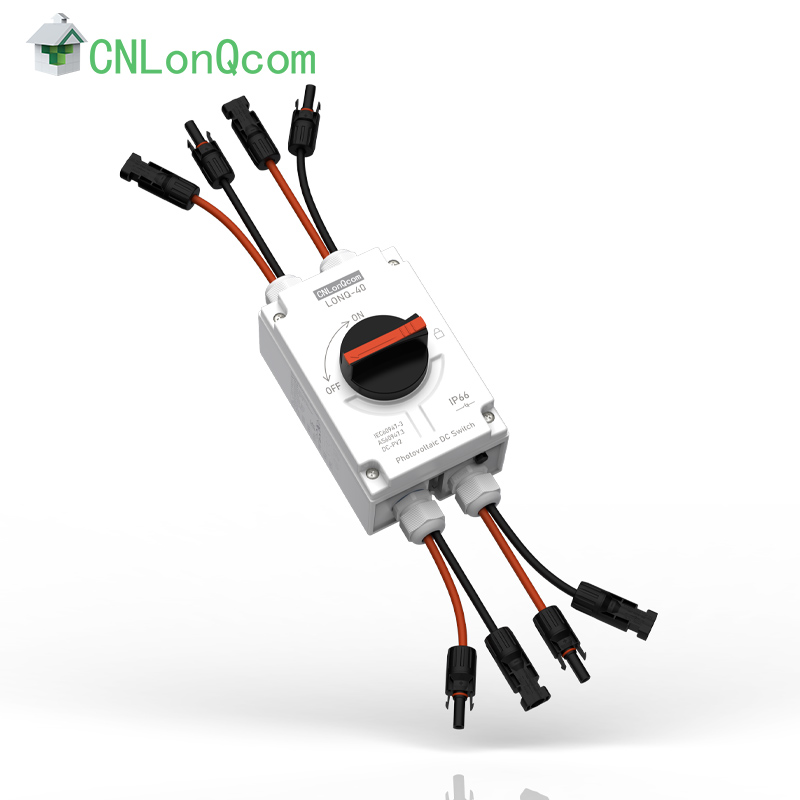

CNLonQcom er en professionel producent og leverandør af PV-afbryder 1500V 32A 2-2, der bruges i solcellestrømforsyningssystemer.
Hovedparametre | enhed | LONQ-40 | |
Nominel isolationsspænding | Ui | V | 1500 |
Nominel termisk strøm | Ith | A | 32 |
Nominel impulsmodstandsspænding | Ump | V | 8000 |
Nominel kortslutningsfremstillingskapacitet | lcw | A | 1000 |
Maksimalt kabeltværsnit (inkl. jumper) |
|
|
|
Solid eller standard | mm2 | 2,5-6 | |
Fleksibel | mm2 | 2,5-6 | |
Fleksibel (+ kabelende med flere ledere) | mm2 | 2,5-6 | |
Moment |
|
|
|
Tilspændingsmomentterminalskruer M4. | Nm | 1,2-1,8 | |
Tilspændingsmoment skal monteringsskruer | Nm | 1,5-2,0 | |
Tilspænding af drejningsmomentknopskruer | Nm | 0,5-0,7 | |
Tænder eller slukker drejningsmoment | Nm | 0,9-1,3 | |
Ledningsmoment på base | Nm | 1,1-1,4 | |
Generelle parametre |
|
|
|
Knoppositioner |
|
FRA kl. 9, TIL kl. 12 | |
Mekanisk liv |
|
10000 | |
Antal DC-poler |
|
2 eller 4 | |
Driftstemperatur |
|
-40 til +85 | |
Stuetemperatur |
|
-40 til +85 | |
Forureningsgrad | ℃ | 2 | |
Overspændingskategori | ℃ | III | |
IP-klassificering af aksel og monteringsnul |
|
IP66 |
LEDNINGSDIAGRAM
Lille volumen
Flammehæmmende materiale
lp66
Flying Fox Short
Komplet tilbehør
-40℃~+85℃ Omgivelsestemperaturområde
Ikke-polært design
Testning er i overensstemmelse med AS 60947.3:2018,EN IEC 60947-3:2021,Anvendelseskategori: DC-PV2 | Pol | Antal strenge | Varenummer | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32A | 32A | 25A | 13A | 6A | 2 | 1 | LONQ-40-2 |
32A | 32A | 25A | 13A | 6A | 4 | 1 | LONQ-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
Type |
PEDSC100R/120R | Kontakter Ledningsdiagram | Skifte eksempel |
2-polet | 2 |
![]() |
![]() |
4-polet | 4 |
![]() |
![]() |
4-polet med indgang og udgang på toppen | 4T |
![]() |
![]() |
4-polet med lnput og output bund | 4B |
![]() |
![]() |
4-polet med lnput øverst Udgang bund | 4S |
![]() |
![]() |
