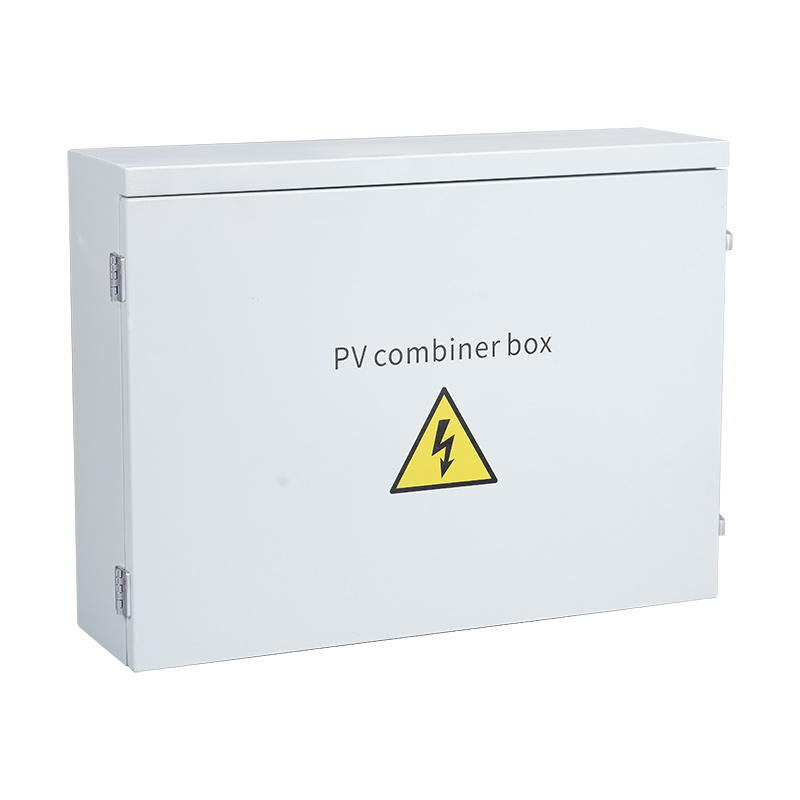

Driftsprincippet for enkombinationsboksinvolverer primært kredsløbsforbindelse og beskyttelse. Når fotovoltaiske moduler genererer jævnstrøm, forbindes de til combinerboksens indgangsport via kabler. Kredsløbet i kombinationsboksen kombinerer og distribuerer denne jævnstrøm og sender derefter den kombinerede jævnstrøm til en inverter eller andet udstyr. Under kombinationsprocessen overvåger kombineringsboksen parametre som strøm, spænding og effekt for hver solcellestreng og implementerer beskyttelsesanordninger til kortslutning, omvendt forbindelse og overstrøm.
| Parameter | ||
|---|---|---|
| Elektrisk parameter | ||
| Systemets maksimale jævnspænding | 1000V | 1500V |
| Maksimal indgangsstrøm for hver streng | 15A | |
| Maksimal inputstrenge | 16 | |
| Maksimal udgangsstrøm | 250A | |
| Antal inverter MPPT | N | |
| Antal outputstrenge | 1 | |
| Lynbeskyttelse | ||
| Testkategori | II klasse beskyttelse | |
| Nominel afladningsstrøm | 20 kA | |
| Maksimal afladningsstrøm | 40 kA |
Dette kombinerer flereDCstrømme genereret af et solcellepanel til inverterens indgang. For at reducere påvirkningen af nettet og forhindre beskadigelse af inverteren på grund af for høj spænding, anvendes typisk en flerkanals parallelforbindelse. Baseret på inverterens indgangs-DC-spændingsområde er et vist antal PV-moduler med samme specifikationer forbundet i serie for at danne en PV-modulstreng. Disse strenge forbindes derefter til kombinationsboksen til PV-array lynbeskyttelse. Udgangen ledes derefter gennem en lynafleder og afbryder, hvilket letter forbindelsen til efterfølgende invertere.
Den bruges til fotovoltaiske elproduktionssystemer sammensat af strenginvertere og installeres mellem AC-udgangssiden af inverteren og nettilslutningspunktet/belastningen. Den er udstyret med indgangsafbrydere, udgangsafbrydere, AC lynafledere og valgfri intelligente overvågningsinstrumenter (overvågningssystemspænding, strøm, strøm, elektrisk energi og andre signaler). Dens hovedfunktion er at kombinere udgangsstrømmene fra flere invertere og beskytte inverterne mod skader fra AC-nettets tilslutningsside/belastning. Det tjener som afbrydelsespunkt for inverterudgangen, forbedrer systemets sikkerhed og beskytter installations- og vedligeholdelsespersonalets sikkerhed.
(1) Kun professionelle elektroingeniører kan betjene og forbinde ledningerne; driften og ledningerne skal overholde de relevante standarder i landet og lokalområdet;
(2) Før du installererkombinationsboks, brug et megohmmeter til at udføre isolationstest på de interne komponenter.
(3) Layoutet og afstanden mellem komponenterne i kassen skal være i overensstemmelse med bestemmelserne i relevante forskrifter og skal sikre kravene til idriftsættelse, drift, vedligeholdelse, inspektion og sikker drift.
(4) Indgang og udgang kan ikke tilsluttes omvendt.
(5) Efter tilslutning af PV-lynbeskyttelsesforbindelsesboksen til PV-strømgenereringssystemet, skal lynbeskyttelsesboksens jordforbindelse være pålideligt forbundet til lynbeskyttelsens jordledning eller samleskinne.
(6) Når du tilslutter eksterne ledninger, skal du sikre dig, at skruerne er strammet for at forhindre ledningerne i at løsne sig.
(7) Et systemdiagram, der ikke falmer, og nødvendige sekundære ledningsdiagrammer skal fastgøres solidt inde i kassen eller på skabsdøren.
(8) Der skal bruges flammehæmmende kabler til ledningsføring. De skal arrangeres pænt, smukt og sikkert installeret for at sikre god kontakt.
