Forståelse af støbte kredsløbsafbrydere (MCCB'er): "Vægterne" af elektrisk kredsløbssikkerhed

I lavspændingsstrømdistributionssystemer er der en nøgleanordning, der stille og roligt beskytter kredsløbssikkerheden - denStøbt hus afbryder(MCCB). I modsætning til store motorer, der fungerer med et brøl eller præcisionsinstrumenter, der tiltrækker opmærksomhed, er MCCB blevet en uundværlig "sikkerhedsvogter" i scenarier som industriel produktion, bygning af elektriske systemer og nye energiapplikationer, takket være dens stærke beskyttelsesevner og brede tilpasningsevne. I dag vil vi udforske denne enhed fra flere dimensioner for at afdække hemmelighederne om, hvordan den beskytter kredsløbssikkerheden.

I. Lær MCCB'er at kende: Hvad er de, og hvad gør dem anderledes?

Grundlæggende er en MCCB en beskyttende elektrisk enhed, der bruges i lavspændingsstrømdistributionssystemer, med dens centrale rolle som "vogter" af kredsløbssikkerhed. Strukturelt består den hovedsageligt af højstyrkeisolerede plastikskabe, ledende kontakter og udløseenheder. Det isolerede kabinet beskytter ikke kun interne komponenter mod ekstern interferens, men forhindrer også effektivt elektrisk stød.

Mange mennesker forveksler MCCB'er med de mere almindelige Miniature Circuit Breakers (MCB'er), men der er betydelige forskelle mellem de to. Sammenlignet med MCB'er har MCCB'er en højere nominel strøm (typisk spænder fra 63A til 1600A) og stærkere brydekapacitet, hvilket gør dem i stand til at håndtere højeffekt elektriske scenarier. For eksempel er MCB'er almindeligt anvendt i husholdningsstik- og belysningskredsløb, mens MCCB'er er mere afhængige af at beskytte motorer i fabriksværksteder og hovedstrømfordelingskredsløb i store bygninger.

II. Afsløring af kernefunktioner: Hvordan beskytter MCCB'er kredsløbssikkerhed?

Kerneværdien af ​​MCCB'er ligger i "beskyttelse", som kan opdeles i tre nøglefunktioner for at imødegå kredsløbsfejlrisici fra forskellige dimensioner.

Det første er overbelastningsbeskyttelse. Når strømmen i et kredsløb kontinuerligt overstiger strømafbryderens mærkestrøm - såsom når flere enheder på en fabrik starter samtidigt, hvilket forårsager for stor belastning - opvarmes den bimetalliske strimmel inde i afbryderen og deformeres på grund af strømmens termiske effekt. Dette udløser derefter udløsningsmekanismen til hurtigt at afbryde kredsløbet. Denne proces forhindrer effektivt isoleringslaget af ledninger i at blive brændt på grund af langvarig overophedning, hvilket stopper brande ved kilden.

For det andet er kortslutningsbeskyttelse. En kortslutning er en af ​​de farligste fejl i et kredsløb. Når det opstår, kan den pludselige bølge af massiv strøm brænde udstyr ud og endda forårsage eksplosioner. På dette tidspunkt kommer den elektromagnetiske udløseenhed af MCCB i spil: den stærke elektromagnetiske kraft, der genereres af den store strøm, tiltrækker hurtigt jernkernen, og driver udløsningsmekanismen til at afbryde kredsløbet på millisekunder - som en "nødbremse" for kredsløbet - og minimerer fejltab i størst muligt omfang.

Afhængigt af behovene i forskellige anvendelsesscenarier kan MCCB'er desuden udstyres med yderligere beskyttelsesfunktioner. Tilføjelse af et fejlstrømsmodul muliggør f.eks. lækagebeskyttelse for at forhindre elektrisk stød; installation af et overspændings-/underspændingsbeskyttelsesmodul sikrer præcisionsudstyr mod skader forårsaget af spændingsanomalier, hvilket fuldt ud demonstrerer fleksibiliteten af ​​dets funktioner.

III. Nøgleparametre: "Hårde indikatorer" til valg af den rigtige enhed

For at sikre, at MCCB'er giver optimal beskyttelse, er det afgørende at vælge de rigtige parametre. Følgende kerneparametre bestemmer direkte, om en afbryder kan tilpasses til specifikke elektriske scenarier.

Den nominelle strøm (In) er en grundlæggende parameter, der refererer til den maksimale strøm, som afbryderen kontinuerligt kan bære. Det skal være nøjagtigt afstemt efter belastningseffekten. For eksempel, i et fotovoltaisk (PV) system, bør MCCB's nominelle strøm vælges baseret på udgangsstrømmen fra PV-panelet - den bør ikke være for lille (for at undgå hyppig udløsning) eller for stor (for at forhindre at dens beskyttende formål mister).

Brydekapaciteten (Icu/Ics) er relateret til fejlhåndteringsevnen, hvilket refererer til den maksimale fejlstrøm, som afbryderen sikkert kan afbryde. Når du vælger en MCCB, er det nødvendigt at overveje den beregnede kortslutningsstrømværdi for strømfordelingssystemet. Hvis brydekapaciteten er utilstrækkelig, kan afbryderen muligvis ikke effektivt afbryde kredsløbet under en kortslutningsfejl, hvilket i stedet fører til mere alvorlige sikkerhedsulykker.

Den nominelle spænding (Ue) skal svare til kredsløbets spændingsniveau. Almindelige klassificeringer inkluderer 220V enfaset og 380V trefaset. En uoverensstemmelse i spændingen vil ikke kun påvirke den normale funktion af afbryderen, men kan også beskadige interne komponenter.

Udløsningskurven bestemmer beskyttelsesfølsomheden. Almindelige kurvetyper (B, C, D) er velegnede til forskellige belastninger. For eksempel er kurve C anvendelig til belysning og generelle strømbelastninger, mens kurve D - med stærkere tolerance for startstrømme - er mere velegnet til udstyr med høje startstrømme, såsom motorer og kompressorer.

IV. Bredvidde applikationer: En "sikkerhedsbarriere" fra industri til hverdag

Med sin fremragende ydeevne anvendes MCCB'er i næsten alle aspekter af lavspændingsstrømdistribution.

Inden for industriel strømdistribution fungerer MCCB'er som "sikkerhedsadministratorer" på fabriksværksteder, der yder overbelastnings- og kortslutningsbeskyttelse til højeffektudstyr såsom motorer, produktionslinjer og store værktøjsmaskiner, hvilket sikrer, at produktionsprocesser ikke afbrydes af kredsløbsfejl.

I bygningselektriske systemer - hvad enten det er i indkøbscentre, kontorbygninger eller højhuse - bruges MCCB'er ofte som hovedafbrydere i distributionsbokse eller beskyttelsesafbrydere til gulvstrømfordeling. De sikrer den elektriske sikkerhed i hele bygningen og forhindrer store strømafbrydelser eller brande forårsaget af lokale kredsløbsfejl.

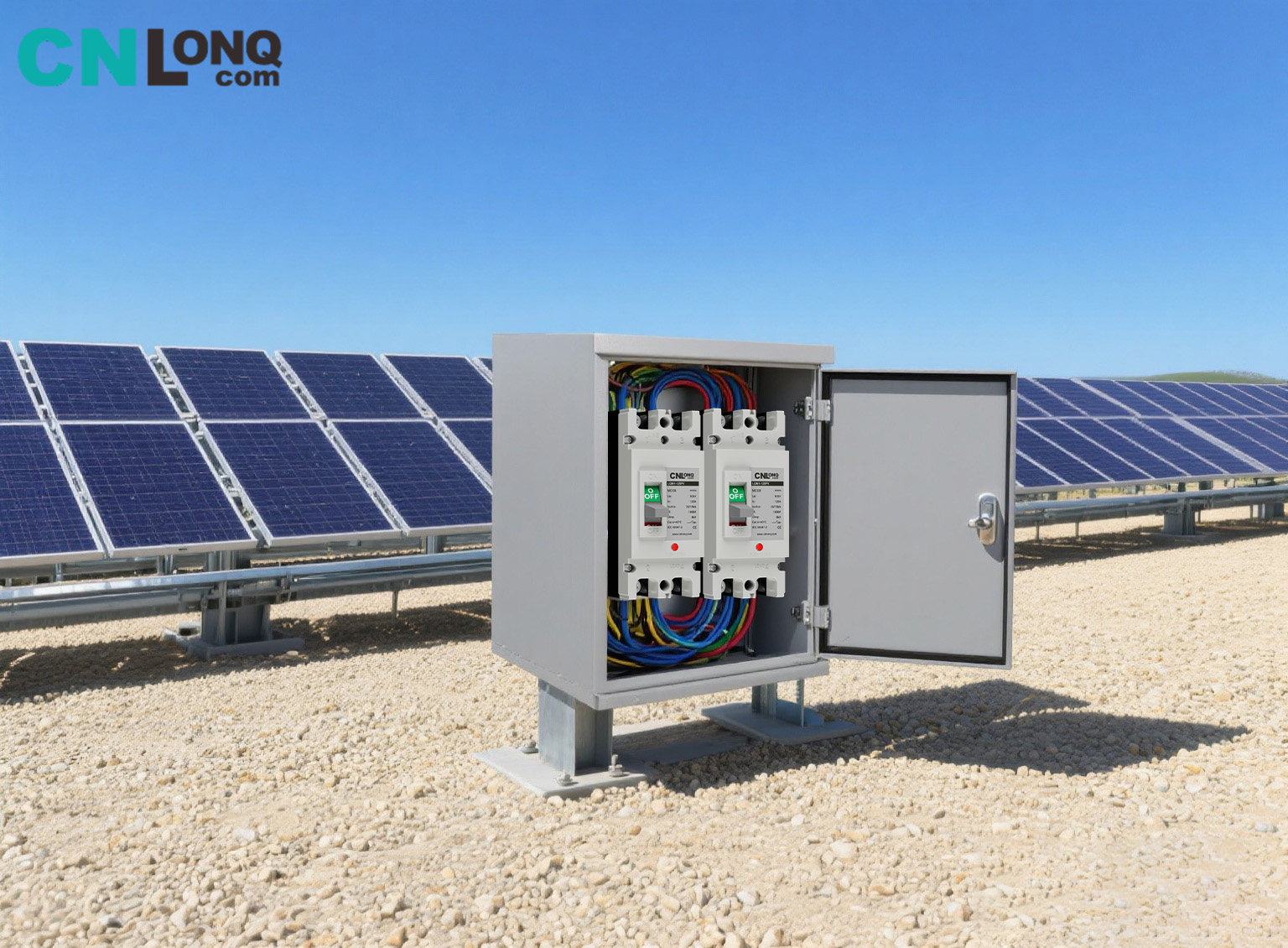

I den nye energisektor er deres rolle lige så kritisk. I PV-systemer er MCCB'er installeret i kombinationsbokse og på invertersiden for at beskytte udgangskredsløbene for PV-arrays; i energilagringssystemer beskytter de batterikredsløb, forhindrer sikkerhedsrisici, såsom overopladning og kortslutning af batterier, og giver beskyttelse til anvendelse af ren energi.

Selv i civile højeffektscenarier såsom villaer og store boliger, kan MCCB'er give pålidelig beskyttelse til højeffekts husholdningsapparater som centrale klimaanlæg, elektriske vandvarmere og vandrensningssystemer i hele huset, hvilket løser problemet med utilstrækkelig mærkestrøm i almindelige MCB'er.

V. Kernefordele: Hvorfor er MCCB'er det "foretrukne valg"?

Sammenlignet med andre beskyttelsesanordninger har MCCB'er klare fordele - en nøgleårsag til deres udbredte anvendelse.

Stærk miljøtilpasningsevne er et stort højdepunkt. Det højstyrkeisolerede plastikkabinet kan modstå barske miljøer såsom høje temperaturer, lave temperaturer, luftfugtighed og UV-stråling. Uanset om det er i udendørs solcelleanlæg eller distributionsrum i kælderen, kan MCCB'er fungere stabilt og er mindre tilbøjelige til at ældes eller svigte på grund af miljømæssige faktorer.

Høj pålidelighed afspejles i præcisionen af ​​kernekomponenter. Nøgledele såsom udløserenheder opretholder en stabil nøjagtighed, og der er ringe risiko for fejlbetjening eller beskyttelsesfejl under langvarig brug, hvilket giver kontinuerlig beskyttelse af kredsløbssikkerheden.

Nem betjening og vedligeholdelse sænker tærsklen for brug. Med en kompakt struktur og moderat størrelse kan MCCB'er integreres direkte i forskelligt strømfordelingsudstyr uden kompliceret værktøj under installationen. Daglig vedligeholdelse kræver kun regelmæssige kontroller for skader på kabinettet eller løse ledninger, og en årlig manuel test af "trip-knappen" - ingen hyppig komponentudskiftning er nødvendig, hvilket reducerer drifts- og vedligeholdelsesomkostningerne markant.

Ydermere giver god udvidelsesmuligheder MCCB'er mulighed for at tilpasse sig intelligente behov. Ved at tilføje hjælpekontakter og alarmmoduler kan funktioner som fjernovervågning og fejlalarmering realiseres, der opfylder kravene til intelligent styring i moderne strømdistributionssystemer.

VI. Brug og vedligeholdelse: Sikring af, at "Vægter" fungerer på lang sigt

For at sikre, at MCCB'er opretholder en stabil ydeevne på lang sigt, er standardiseret brug og regelmæssig vedligeholdelse afgørende.

Streng overholdelse af installationsstandarder er påkrævet. Ved ledningsføring skal klemmerne strammes for at undgå overophedning forårsaget af dårlig kontakt; strømførende ledninger, neutrale ledninger og jordledninger skal tilsluttes korrekt. Omvendt polaritet kan gøre beskyttelsesfunktionen ineffektiv, hvilket skaber potentielle sikkerhedsrisici.

Daglig vedligeholdelse bør ikke forsømmes. Det anbefales at kontrollere for skader på kabinettet eller revner og løse terminaler hvert kvartal. Hvert år skal du manuelt trykke på "trip-knappen" for at teste, om beskyttelsesfunktionen fungerer normalt - hvis knappen ikke udløser en tur, er rettidig inspektion eller udskiftning nødvendig.

Samtidig skal udskiftningstabuer huskes: Efter en fejlinduceret tur, nulstil ikke afbryderen blindt. Først skal du identificere årsagen til fejlen (f.eks. overbelastet udstyr eller kortslutningspunkter i ledningen) og først nulstille den, efter at fejlen er løst. Hvis afbryderen udløses gentagne gange, eller kabinettet er beskadiget, skal det omgående udskiftes, selvom der ikke er nogen åbenlys ydre skade - "fejlbetjening" er ikke tilladt, da det kan føre til sikkerhedsulykker på grund af ældning af udstyret.

Fra grundlæggende struktur til kernefunktioner, fra parametervalg til praktisk anvendelse, bygger MCCB'er en solid "sikkerhedsbarriere" for lavspændingsstrømdistributionssystemer. At forstå og bruge dem korrekt vil bedre sikre kredsløbssikkerhed og give stærk støtte til stabil drift af produktionen og dagligdagen.
