PV Disconnect Switch: The "Safety Guardian" af solsystemer - en komplet guide

I. Definition og funktion af PV -afbrydelseskontakter

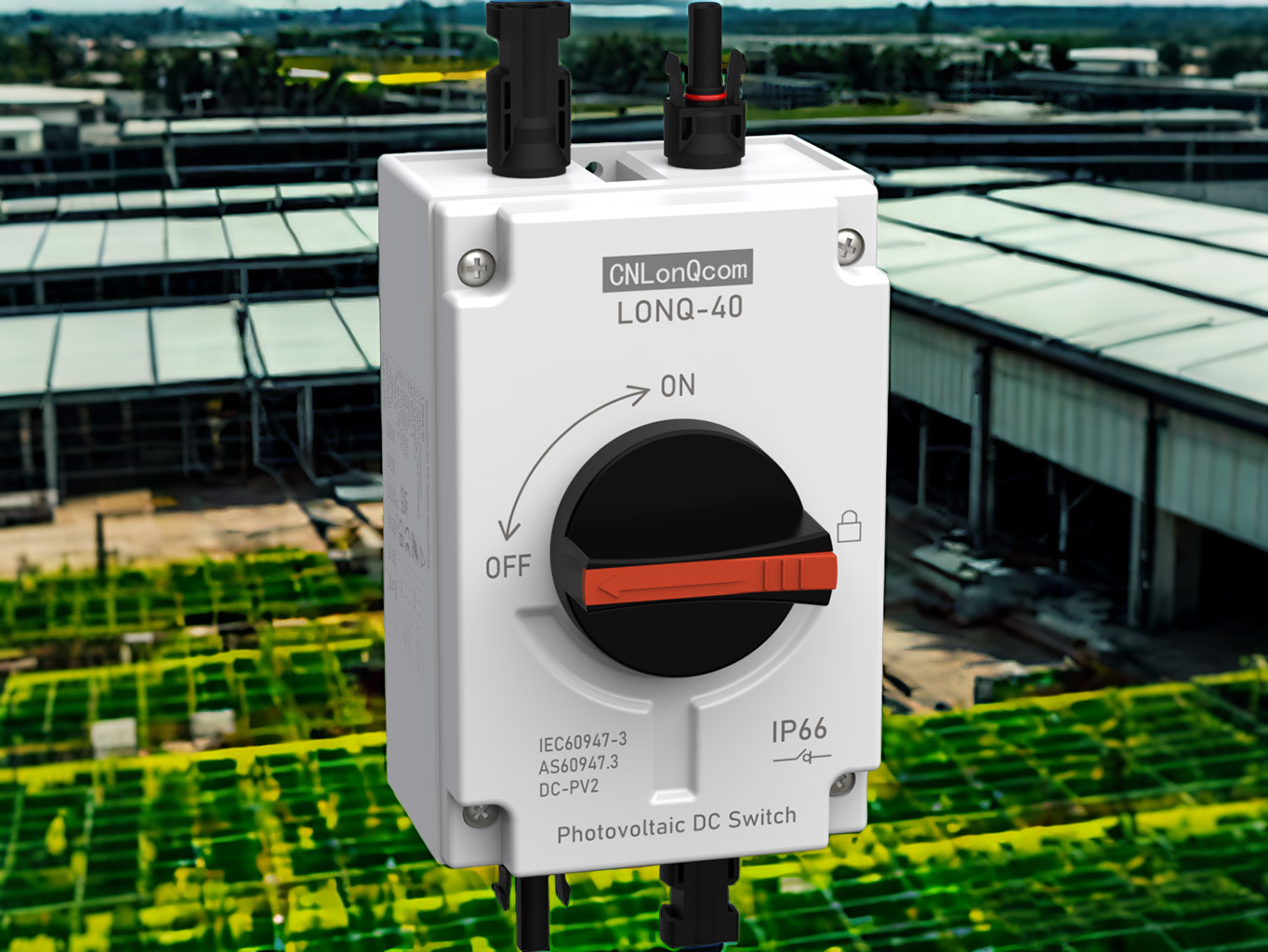

En PV -afbrydelseskontakt er en sikkerhedsafbryder, der er specifikt designet til DC -kredsløb i solenergisystemer.     Det betjener to primære funktioner: elektrisk isolering og nødsituation, der fungerer som "nødbremse" i et PV -system for at sikre absolut sikkerhed under vedligeholdelse eller fejl.

Kernefunktioner

Fysisk isolering: Tilvejebringer et synligt breakpoint for at sikre, at der ikke er nogen strømstrømme under vedligeholdelse.

Overbelastningsbeskyttelse: Nogle modeller integrerer sikringer for at forhindre kortslutningsskader.

Systemsegmentering: Tillader selektiv afbrydelse af individuelle strenge uden at påvirke hele systemet.

Hvorfor skal solsystemer bruge dedikerede afbrydelsesafbrydere?

✔ Standard AC -switches kan ikke pålideligt afbryde DC -buer (farlige!).

✔ Overholder internationale sikkerhedsstandarder (f.eks. NEC 690.17).

✔ forhindrer omvendt strøm i at skade komponenter.

Ii.     Kerneroller for PV -afbrydelseskontakter

1. Sikkerhedsisolering (primært formål)

Vedligeholdelsessikkerhed: Tilvejebringer et klart fysisk breakpoint, når du servicerer invertere eller ledninger.

Nødlukning: afskærer hurtigt høj DC -spænding i tilfælde af brand, lyn osv.

Omvendt strømbeskyttelse: forhindrer invertere fra at fodre strøm tilbage til paneler om natten.

2. overbelastningsbeskyttelse (forbedrede funktioner)

Implementering af beskyttelsestype

Kortslutningsbeskyttelse indbygget DC-sikring afbryder fejlstrøm (op til 1000VDC/20KA).

Overstrømsbeskyttelsestermomagnetisk turmekanisme forhindrer overophedning/brande.

ARC-fejlbeskyttelse Hurtigt brydende design (<3MS) overholder UL1699B ARC-fejlstandarder.

3. systemstyring

Strengspecifik kontrol: Store planter kan håndtere sektioner (f.eks. 1 switch pr. 10 strenge).

Status synlighed: Mekanisk indikatorvindue (nogle med LED -lys) viser ON/OFF -tilstand.

III.     Typer og valg af PV -afbrydelseskontakter

1. efter struktur

Typefunktioner applikationer

Manuel håndtagstype Mekanisk håndtag + synligt breakpoint, lave omkostninger.    Bolig/små kommercielle systemer.

Belastningsbrudstype kan afbryde belastningsstrøm (kræver lysbueoptagelse).    Mellemstore PV-arrays.

Sikringskombinationstype Integreret DC-sikring, design af dobbeltformål.    Høj kortslutningsaktive scenarier.

2. efter spændingsvurdering

600VDC Klasse: Standard for boligsystemer (Kina/Europa).

1000VDC Klasse: Store solfarme (U.S. NEC -krav).

1500VDC Klasse: Next-Gen Ultra-High Voltage Systems (omkostningseffektive).

Iv. Hvordan vælger jeg en PV -afbrydelseskontakt?

1. Kontroller certificeringer

Nordamerika: UL 98B, NEC 690.17.

Europa: IEC 60947-3, VDE 0660.

2. nøgleparametre

Nominel spænding ≥ System Max Voltage (20% margin).

Breaking kapacitet ≥ Forventet kortslutningsstrøm.

Beskyttelsesvurdering: IP65+ til udendørs brug.

V. Installations- og vedligeholdelsestips

1. installationssted

Obligatorisk: Inden for 1 meter fra inverter DC -input (NEC -krav).

Anbefalet: Hos Combiner Box output.

2. Vedligeholdelse

Kontroller kontaktoxidation hver 6. måned.

Testbryderhastighed årligt.

Inspicér jordforbindelse inden tordenvejrssæson.

Konklusion: Sikkerhed først er isolering nøglen!

Selvom små, PV -afbrydelsesafbrydere er den sidste forsvarslinje for personlig sikkerhed.     Med stigningen i 1500V-systemer og smarte PV udvikler næste gen-switches mod højere spænding, hurtigere brud og IoT-integration.
