Omfattende guide til Solar PV -systemer: Fra arbejdsprincipper til nøglekomponenter

Solar Photovoltaic (PV) systemer vokser hurtigt over hele verden som en vigtig ren energiløsning. Imidlertid er mange mennesker ikke bekendt med, hvordan de fungerer, og deres kritiske komponenter. Denne artikel giver en dybdegående analyse af, hvordan Solar PV-systemer er struktureret og fungerer, med detaljerede forklaringer på nøgleudstyr såsom kombineringsbokse, over/underspændingsbeskyttere, isolatorafbrydere, solstik, sikringer og støbte sagskredsløb (MCCBS).

1. Hvordan er et solcellesystem struktureret?

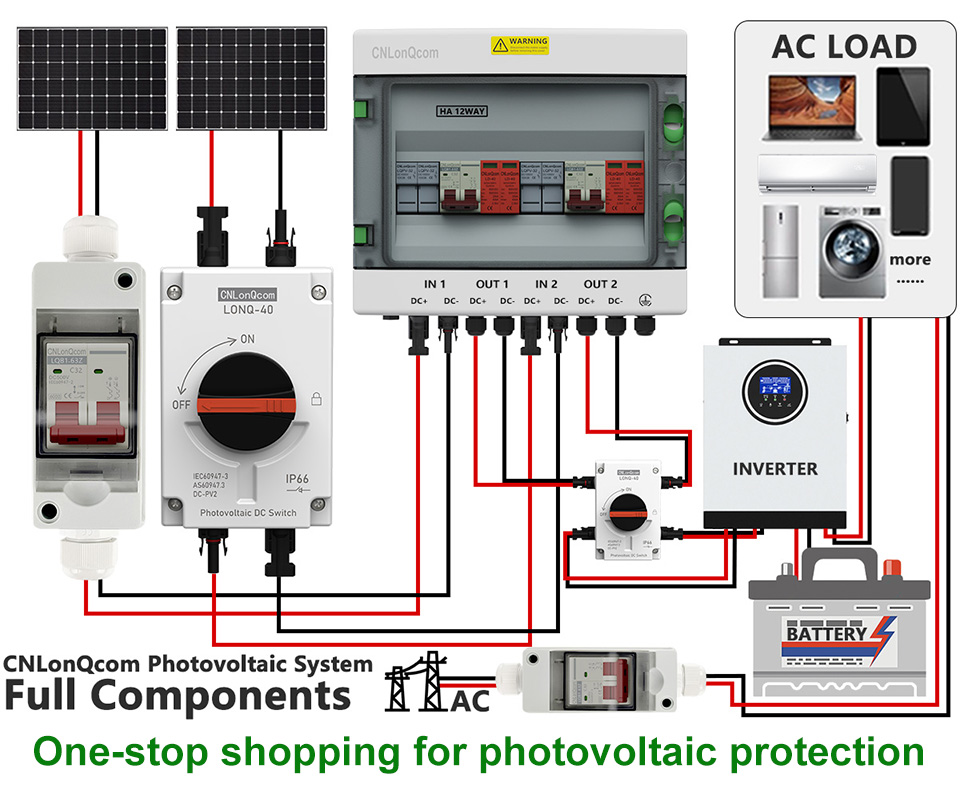

Kernemålet med et Solar PV -system er at konvertere sollys til elektricitet og sikkert levere det til nettet eller energilagring. Et komplet system inkluderer typisk følgende komponenter:

Solpaneler (PV -moduler) → Absorber sollys og genererer jævnstrøm (DC)

Combiner Box (LQX/LQTSerie) → kombinerer strømme fra flere solcellepaneler

Inverter → Konverterer DC til skiftevis strøm (AC)

Power Distribution & Protection Devices (Sikringer, afbrydere,Isolatorafbrydereosv.) → sikrer systemsikkerhed

Energilagringssystem (valgfrit) → Gemmer overskydende elektricitet (f.eks. Lithiumbatterier)

Gitter eller belastning → leverer strøm til hjem, virksomheder eller gitteret

2. Hvordan fungerer et Solar PV -system?

(1) Fotovoltaisk effekt og kraftproduktion

Sollys rammer solcellepaneler (PV -moduler), og Silicon Semiconductor -materialet absorberer fotoner og genererer jævnstrøm (DC).

Et enkelt panel producerer typisk 30V-50V (DC) med strøm afhængigt af sollysintensitet og paneleffektivitet.

(2) Aktuel kombination (Combiner Box)

Flere paneler er forbundet i serie eller parallelle, og den kombinerede strøm flyder ind i en PV -kombineringsboks til centraliseret styring.

Combiner -boksen inkluderer sikringer, overspændingsbeskyttelse (SPD) og den aktuelle overvågning for at forhindre overbelastning eller kortslutninger.

(3) DC Power Distribution & Protection (Sikringer, Isolator Switches, MCCBS)

Fuse (LQPV-32-serie): forhindrer overdreven strøm i at skade udstyr.

Isolator Switch (LONQ-40-serien): Frakobler manuelt kredsløb til vedligeholdelse.

Støbt case-afbryder (LQM1/M3-serie): Tilvejebringer overbelastning og kortslutningsbeskyttelse (f.eks. 1000V DC-klassificeret MCCBS).

(4) Inverter -konvertering (DC → AC)

DC -strøm kommer ind i inverteren og konverterer den til 220V/380V AC til husholdning eller industriel brug.

Gitterbundne systemer fodrer overskydende strøm tilbage til gitteret, mens off-grid-systemer opbevarer det i batterier.

(5) Over/underspændingsbeskyttelse (AVP 2P/4P-serie)

Når gitterspænding svinger, afskærer over/underspændingsbeskytterne automatisk strømmen for at forhindre udstyrsskade.

(6) Ledninger og forbindelser (solstik)

MC4 Solarstik er industristandarden, hvilket sikrer vandtæt, korrosionsbestandig og højstrent transmission (f.eks. 30a/1000V).

3. nøglekomponenter i et Solar PV -system

(1) PV -kombineringsboks

Funktion: Kombinerer flere solcellepanelstrenge og giver beskyttelse.

Nøglekomponenter:

Sikringer (overstrømsbeskyttelse)

Overspændingsbeskyttelsesanordning(SPD) (Lynbeskyttelse)

Nuværende/spændingsovervågning (valgfri smarte funktioner)

(2) Over/underspændingsbeskytter (OVP/UVP)

Funktion: Overvåger netspænding og afbryder strømmen, hvis spænding er for høj (> 270V AC) eller for lav (<170V AC).

(3) DC Isolator Switch

Funktion: Frakobler manuelt DC -kredsløb til sikker vedligeholdelse.

Almindelige typer:

Rotationsisolatorafbrydere (egnet til udendørs brug)

Isolering af afbryder-type (med integreret beskyttelse)

(4) Solarstik (MC4 Standard)

Nøglefunktioner:

Vandtæt, UV-resistent, høj-temperatur tolerance

Bedømt strøm: 30a

Bedømt spænding: 1000V DC

(5) PV -sikringer (GPV/GR -serie)

Funktion: beskytter PV -arrays mod kortslutninger og overbelastning.

Forskelle fra standard sikringer:

Højspændingsrating (DC 1000V+)

Høj brudkapacitet (kan afbryde store fejlstrømme)

(6) Støbt sagskredsløb (MCCB til solenergi)

Funktion: Tilvejebringer overbelastning og kortslutningsbeskyttelse af DC-systemer.

Typiske specifikationer:

Bedømt spænding: DC 1000V

Bedømt strøm: 32A-250A

4. Anvendelser af solcellepv -systemer

Residential Rooftop Solar (5KW-10KW, med opbevaring)

Kommercielle og industrielle PV-planter (50 kW-1MW, gitterbundet)

Off-grid solsystemer (fjerntliggende områder, batteribaseret)

Agrivoltaics (Solar + Agriculture Integration)

5. Fremtidige tendenser: Smartere og mere effektive solsystemer

Smart overvågning: Sporing i realtid via mobile apps (f.eks. Power-generation, fejladvarsler).

Solar + Storage Integration: Hybridsystemer som Tesla Powerwall.

Mikroinvertere: optimerer hvert panel individuelt for højere effektivitet.

Konklusion

Solar PV -systemer fungerer gennem processen med PV -moduler → kombineringsboks → inverter → strømfordeling → gitter/opbevaring, med kritiske komponenter som kombineringsbokse, sikringer, isolatorafbrydere, stik og MCCB'er, der sikrer effektiv, sikker og stabil ydelse.

Hvis du overvejer en solinstallation, skal du vælge CNLONQCOM PV-komponenter af høj kvalitet + professionelle beskyttelsesenheder for at maksimere systemets levetid og kraftproduktionseffektivitet!
