PV -kombineringsboks: Komplet guide til komponenter og installation

For det første, hvad er den fotovoltaiske koblingsboks?

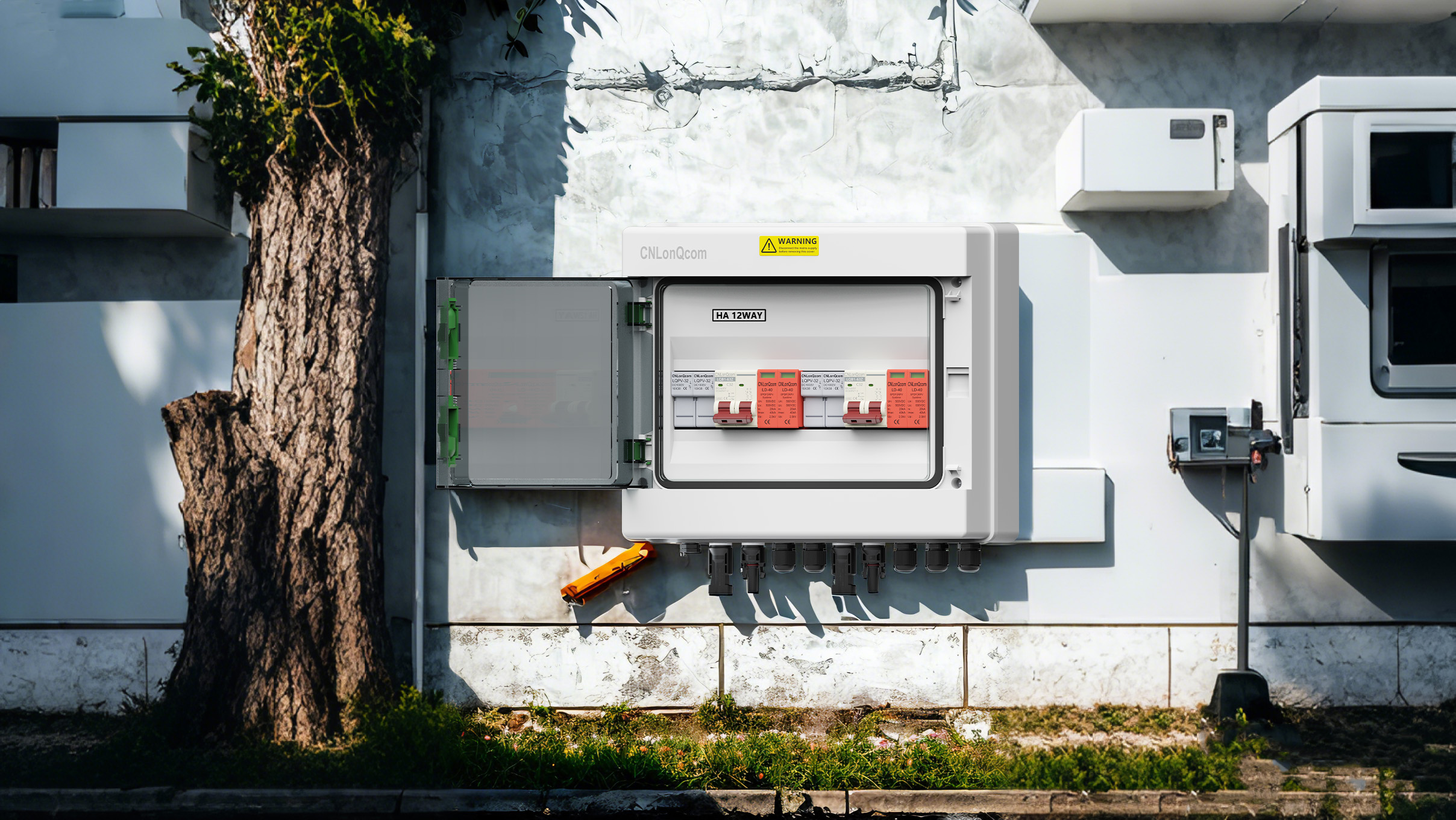

PV -kombineringsboks(PV -kombineringsboks) er det vigtigste elektriske udstyr i solenergiproduktionssystemet, hovedsageligt brugt til centraliseret jævnstrøm af fotovoltaiske serier, og giver overstrøm, lynbeskyttelse og andre beskyttelsesfunktioner for at sikre den sikre og effektive drift af kraftværket.

For det andet sammensætningen af ​​den fotovoltaiske koblingsboks

Kernekomponenter:

Inputterminal: Tilslut flere PV-moduler (for eksempel 6-16 PV-moduler, der hver understøtter 10A-15A).

Sikringer/afbrydere: Beskyt hver streng mod overstrømsskader (ofte DC1000V/20A -specifikationer).

Lynbeskyttelsesmodul: SPD Surge Protector (40 ka udladningskapacitet).

Hjælpedele:

DC Isolation Switch: Nødafskæringskredsløb.

Vandtæt boliger: IP65 beskyttelsesgrad, velegnet til udendørs miljø.

For det tredje installation og ledningstrin

1. forberedelse før installation:

Bekræft installationspositionen (tæt på det fotovoltaiske array og væk fra direkte sollys).

Kontroller jordterminalen på beholderen (jordbestandighed ≤4Ω).

2. ledningsproces:

Gruppestrengen input:

Tilslut den tilsvarende terminal med polaritet (+/-) for at sikre, at spændingen på hver terminal er konsistent.

Fastgør MC4 -stikket for at forhindre virtuel opvarmning.

Output ende:

Opret forbindelse til DC-inputterminalen for inverteren (kabeltværsnitsareal ≥4mm²).

Lynbeskyttelse Jordforbindelse:

SPD -jordkabel (≥6mm²) forbinder til jordbjælken.

3. Power Test:

Mål den åbne kredsløbsspænding (match inverterinputområdet).

Kontroller, om de intelligente overvågningsdata transmitteres korrekt.

4. Forholdsregler

Sikkerhedsspecifikationer:

Bær isoleringshandsker under drift. Arbejd ikke med live.

Hvis DC -siden har en højspænding (600V til 1500V), skal du indstille en advarselsetiket.

Vedligeholdelsesforslag:

Rengør feltet regelmæssigt og markér sikringsstatus.

Test SPD -moduleffektivitet før tordenvejrssæson.

Fem, udvælgelsesforslag

Afhængig af størrelsen på kraftværket:

Lille husstand: 6-8 input, integreret grundlæggende beskyttelsesfunktion.

Industriel og kommerciel kraftværk: 12-16, med intelligent overvågning og fjernkommunikation.

Vælg TUV/IEC-certificerede busbokse, såsom CNLONQCOM-serieprodukter, for at sikre 25 års langvarig beskyttelse!

Den fotovoltaiske koblingsboks er "sikkerhedsnav" i kraftværket, og den korrekte installation og vedligeholdelse kan forbedre effektproduktionseffektiviteten markant. Hvis du har brug for specifikke modelanbefalinger eller tekniske løsninger, er du velkommen til at konsultere CNLONQCOM!
