Overspændingsbeskyttelse: Den kritiske forsvarslinje for elektrisk sikkerhed

Indledning

I moderne elektriske systemer er overspændingsbeskyttelse blevet en uundværlig sikkerhedsforanstaltning. Uanset om det er i boligforsyning, industriel produktion eller fotovoltaisk kraftproduktionssystemer, kan øjeblikkelig spændingsvingninger føre til alvorlige konsekvenser. Denne artikel introducerer systematisk principperne, applikationer og udvælgelseskriterier for overspændingsbeskyttelse for at hjælpe læserne med at få en omfattende forståelse af denne vigtige elektriske sikkerhedsteknologi.

1. Hvorfor har vi brug for overspændingsbeskyttelse?

1.1 Fauser ved bølger

A bølge(eller elektrisk bølge) henviser til en pludselig og alvorlig udsving i spænding eller strøm, typisk varer fra mikrosekunder til millisekunder, med spændinger, der potentielt når tusinder af volt. Disse kortvarige overspændinger stammer primært fra:

Lynets strejker: Direkte eller induceret lyn

Gridfluktuationer: Switching af elsystemer, kortslutningsfejl

Udstyrsoperationer: Startups/nedlukninger af store motorer, transformerskiftning

1,2 potentielle risici

Ubeskyttede elektriske systemer står over for flere risici:

Udstyrsskade: Opdeling af elektroniske komponenter, isoleringssvigt

Datatab: Server- og lagerenhedsfejl

Produktionsafbrydelser: Fejl i industrielt kontrolsystem

Brandfarer: Overspændingsinducerede buer og kortslutninger

1.3 Økonomiske tab

Statistik indikerer, at ca. 30% af sager om skade på elektrisk udstyr er overspændingsrelaterede, hvilket resulterer i årlige økonomiske tab på milliarder af dollars. Korrekt overspændingsbeskyttelse kan markant afbøde disse risici.

2. Hvor skal der installeres overspændingsbeskyttelse?

2.1 Nøglebeskyttelsessteder

En robust overspændingsbeskyttelsesstrategi anvender en lagdelt tilgang:

Primær beskyttelse (type 1)

Placering: Hovedfordelingspanelindløbet

Funktion: beskytter mod direkte lynnedslag og større bølger

Typiske parametre: IMAX ≥ 50 ka

Sekundær beskyttelse (type 2)

Placering: Underfordelingspaneler

Funktion: begrænser resterende spænding og giver supplerende beskyttelse

Typiske parametre: IMAX ≥ 20KA

Tertiær beskyttelse (type 3)

Placering: Enhedsfrontend

Funktion: leverer præcisionsbeskyttelse for følsomt udstyr

Typiske parametre: IMAX ≥ 5KA

2.2 Særlige applikationer

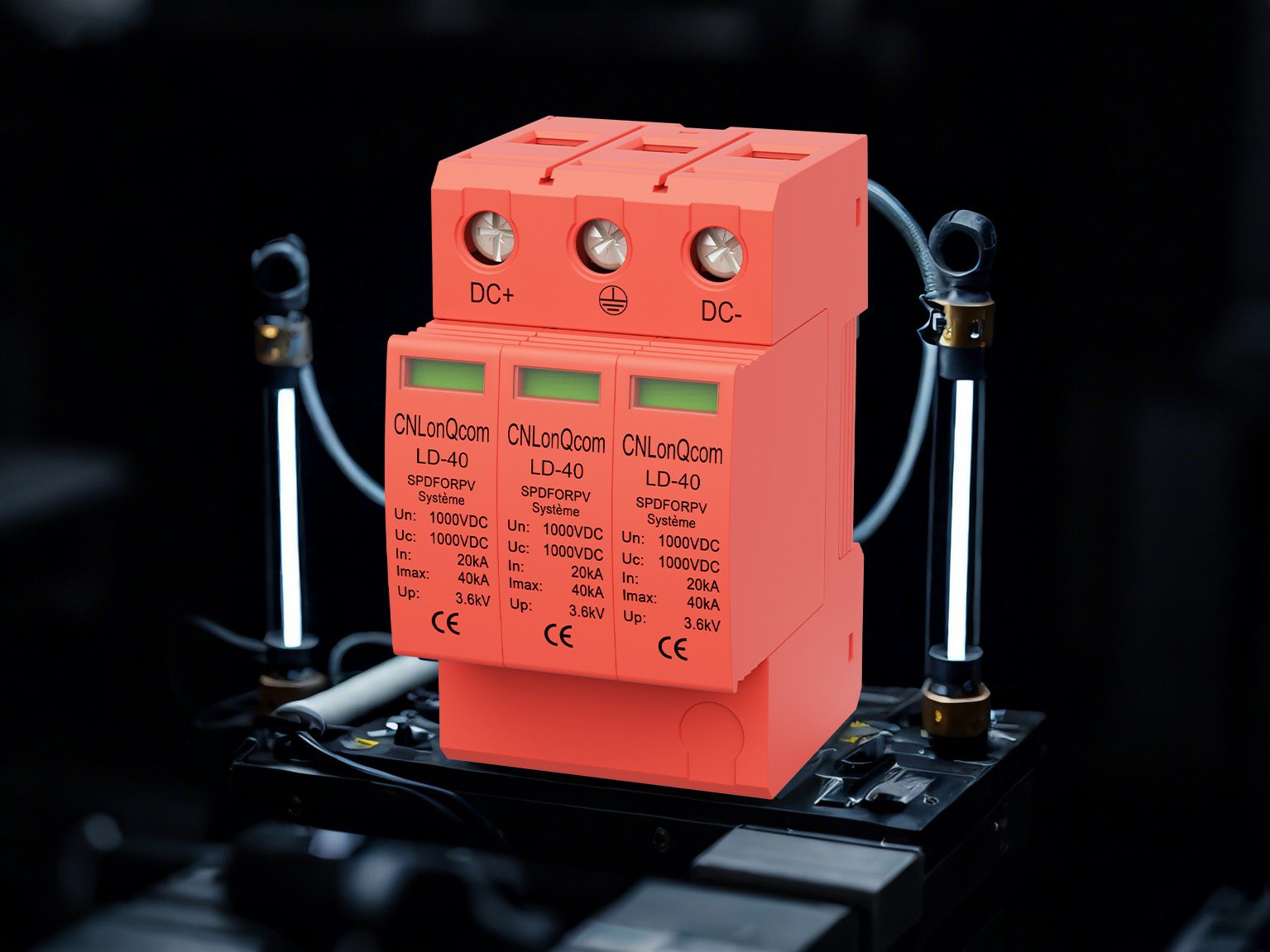

Fotovoltaiske systemer: krævet på både DC (moduler til inverter) og AC (inverter til gitter)

Datacentre: Serverstativer, netværksudstyr frontends

Industrielle kontroller: Kritisk udstyr såsom PLC'er og frekvensomformere

3. Hvad er en overspændingsbeskyttelsesanordning (SPD)?

3.1 Grundlæggende koncept

En overspændingsbeskyttelsesanordning (SPD) er en elektrisk sikkerhedsindretning designet til at begrænse forbigående overspændinger og aflede overspændingsstrømme. De vigtigste tekniske specifikationer inkluderer:

Maksimal kontinuerlig driftsspænding (UC)

Nominel decharge strøm (IN)

Maksimal udladningsstrøm (IMAX)

Spændingsbeskyttelsesniveau (UP)

3.2 Hovedtyper

Skriv beskyttelsesmål Typisk applikationsresponstid

Type 1 Direkte lynbygningsindløb ≤100ns

Type 2-inducerede lynunderfordelingspaneler ≤25ns

Type 3 Rest SURGES Device Terminals ≤1ns

3.3 Yderligere funktioner

ModerneSPDSinkluderer ofte:

Fejlindikatorer (mekanisk eller elektronisk)

Fjernovervågningsgrænseflader

Termisk frakoblingsbeskyttelse

4. Hvordan fungerer overspændingsbeskyttelse?

4.1 Grundlæggende driftsprincip

SPDS beskytter systemer gennem følgende mekanismer:

Overvågningstilstand: opretholder høj impedans under normal drift

Udløset ledning: skifter hurtigt til lav impedans ved detektering af overspænding

Energiafledning: Kanaler bølger strøm til jordforbindelsessystemet

Gendannelse: vender automatisk tilbage til tilstand med høj impedans efter bølgen

4.2 Kerne tekniske komponenter

Metaloxidvaristor (MOV)

Materiale: Zinkoxidbaseret halvleder

Karakteristika: Spændingsfølsom ikke-lineær modstand

Fordele: Hurtig respons, høj strømbehandlingskapacitet

Gasudladningsrør (GDT)

Struktur: forseglet gasfyldt kammer

Karakteristika: Høj isolering, stærk omdirigeringsevne

Anvendelse: Primær beskyttelse af høj energi

Forbigående spændingsundertrykkelsesdiode (TVS)

Funktioner: ultrahurtig respons (picosecond-niveau)

Anvendelse: Præcisionselektronikbeskyttelse

4.3 Koordineret beskyttelse på flere niveauer

Et typisk tre-lags beskyttelsessystem:

Primær beskyttelse: Direrts Most Energy (GDT)

Sekundær beskyttelse: Yderligere grænser for resterende spænding (MOV)

Tertiær beskyttelse: Præcisionsbeskyttelse (TVS)

5. Valg og vedligeholdelsesretningslinjer

5.1 Udvælgelseskriterier

Systemkompatibilitet:

Spændingsvurdering (UC ≥ 1,15 × Systemspænding)

Nuværende kapacitet (i ≥ forventet overspændingsstrøm)

Performance -parametre:

Spændingsbeskyttelsesniveau (lavere er bedre)

Responstid (hurtigere er bedre)

Certificeringsstandarder:

IEC 61643

UL 1449

5.2 Installationsnotater

Minimer forbindelsestrådlængden

Sørg for pålidelig jordforbindelse (jordbestandighed ≤10Ω)

Undgå at blande forskellige SPD -typer

5.3 Vedligeholdelsesanbefalinger

Regelmæssige inspektioner (mindst årligt)

Overvåg fiaskoindikatorer

Dokumentstatus efter lynbegivenheder

Konklusion

Overspændingsbeskyttelse er en kritisk komponent i elektriske sikkerhedssystemer. Ved at forstå dens principper, vælge de rigtige enheder og sikre korrekt installation, kan elektriske farer effektivt forhindres, hvilket beskytter både personale og udstyr. Med teknologiske fremskridt udvikler overspændingsbeskyttelsesanordninger sig mod smartere og mere pålidelige løsninger. Hos CNLONQCOM er vi forpligtet til kontinuerlig teknologisk forbedring og udvikler mere avancerede og omfattende overspændingsbeskyttere for at give overlegen beskyttelse af alle typer elektriske systemer.
