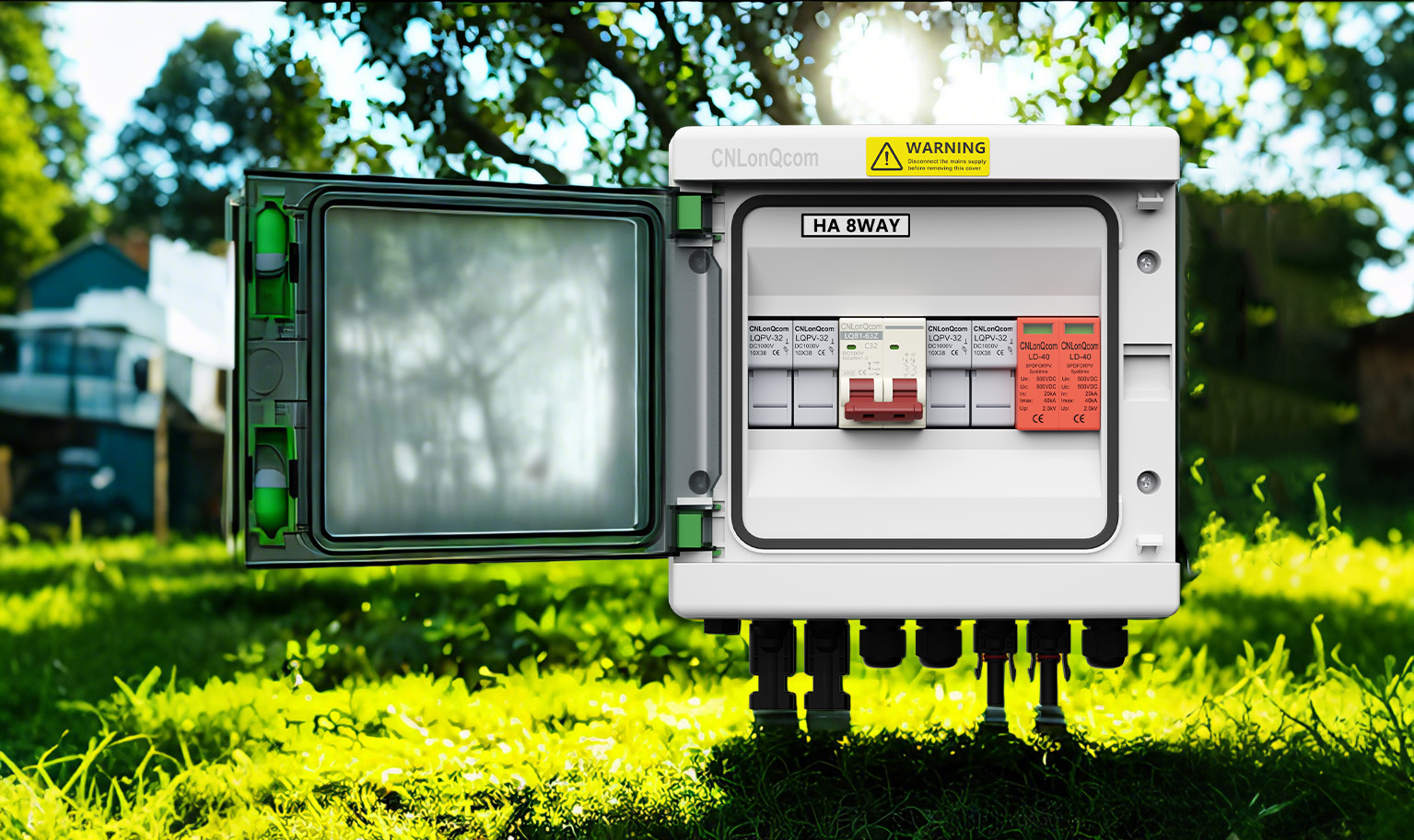

PV -kombineringsboks: "Power Dispatcher" af solsystemer

PV -kombineringsboksen er en af ​​nøglekomponenterne i et solcellefotovoltaisk system. Det bruges primært til at samle strømmen fra flere PV -strenge og transmittere den gennem et enkelt hovedkabel til inverteren. Det tjener ikke kun som et "knudepunkt" til strømfordeling, men spiller også en afgørende rolle i at beskytte systemets sikkerhed.

1. Hovedfunktioner i en PV -kombineringsboks

(1) Aktuel samling

Kombinerer strømmen fra flere PV -strenge, reducerer antallet af kabler og forenkler systemstrukturen.

(2) Overstrømsbeskyttelse

Bruger sikringer (LQPV-32/LQPV-32X) eller afbrydere (LQB1-63Z/12z) for at forhindre skader forårsaget af overstrøm eller kortslutninger.

(3) Lynbeskyttelse

Udstyret med indbyggede overspændingsbeskyttelsesanordninger (LD-40 2P/3p) for at forhindre skader i lynnedslag.

(4) Overvågningsfunktion

Overvåger parametre som nuværende og spænding i realtid, hvilket hjælper brugerne med at forstå systemets operationelle status.

2. Hovedkomponenter i en PV -kombineringsboks

(1) Sikringer (LQPV-32/LQPV-32X) eller afbrydere (LQB1-63Z/12z)

Bruges til overstrømsbeskyttelse, automatisk afskæring af kredsløbet, når strømmen overstiger den nominelle værdi.

(2) Overspændingsbeskyttelsesanordninger (LD-40 2P/3P)

Forhindre skader fra lynnedslag eller spændingsstigninger.

(3) Isoleringsdioder (MC4-DIODE)

Undgå omvendt strømstrøm, beskyttelse af PV -modulerne.

(4) Overvågningsenheder

Overvåg parametre såsom strøm, spænding og strøm. Nogle avancerede kombineringsbokse understøtter også fjernovervågning.

3. hvordan man vælger en PV -kombineringsboks?

(1) Antal input

Vælg baseret på antallet af PV-strenge, såsom 2-vejs, 5-vejs osv.

(2) Bedømt strøm og spænding

Match de nuværende og spændingskrav i systemet.

(3) Beskyttelsesvurdering

Vælg et produkt med en IP65 eller højere bedømmelse for at modstå udendørs forhold som vind og regn.

4. hvordan man installerer en PV -kombineringsboks

(1) Find et godt ventileret og let tilgængeligt sted at montere kombineringsboksen.

(2) Tilslut jordforbindelsen for at sikre sikkerhed.

(3) Tilslut PV -strengkablerne til kombineringsboksen og forbinder dem til sikringer eller afbrydere.

(4) Tilslut hovedkablet til inverteren.

(5) Kontroller alle forbindelser, og test systemets drift.

5. Regelmæssig vedligeholdelse til kombineringsboksen

(1) Kontroller, om sikringer eller afbrydere fungerer korrekt.

(2) Rent støv og affald for at sikre korrekt varmeafledning.

(3) Undersøg kabelforbindelser for løshed eller korrosion.

(4) Test status for overspændingsbeskyttelsesanordninger.

Under normal brug og vedligeholdelse kan en PV-kombineringsboks af høj kvalitet vare 10-20 år. Imidlertid afhænger dens faktiske levetid af miljøforhold (f.eks. Temperatur, fugtighed) og vedligeholdelsespraksis.

6. Høj sikkerhed for PV -kombineringsbokse

PV-kombineringsbokse af høj kvalitet har overstrømsbeskyttelse, lynbeskyttelse og vandtæt design, hvilket sikrer høj sikkerhed. Imidlertid kan produkter af lav kvalitet eller forkert installation føre til brande eller udstyrsskader. Derfor er det vigtigt at vælge en velrenommeret producent som CNLONQCOM. Med ti års erfaring i den fotovoltaiske industri tilbyder vi avanceret teknologi og pålidelig eftersalgsservice for at beskytte din elektriske sikkerhed.

Konklusion

Selvom PV -kombineringsbokse muligvis ikke er så mærkbare som PV -moduler eller invertere, spiller de en uundværlig rolle i systemet. Uanset om det er et lille tagsystem til hjem eller et storstilet solenergi, er kombineringsboksen afgørende for at sikre effektiv kraftoverførsel og sikker drift.

Vælg CNLONQCOM for pålidelighed og ro i sindet! Lad os arbejde sammen for at beskytte fremtiden for grøn energi!
